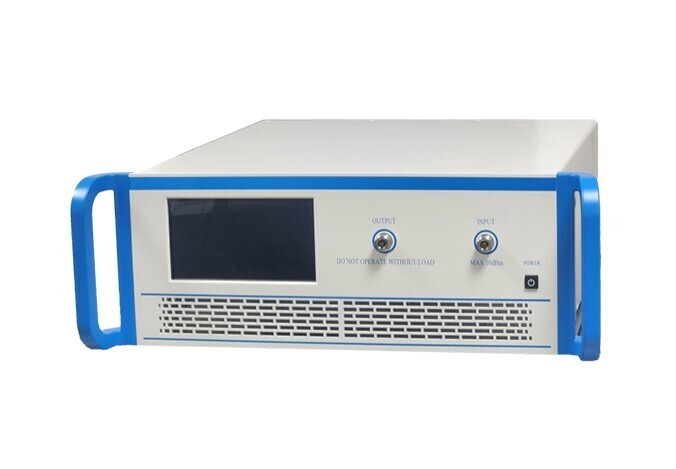

LF-3236-56-56, Твердотельный усилитель мощности 32-36 ГГц, 56 дБ
Описание
Даташит: скачать PDF
LF-3236-56-56 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 32-36 ГГц.
LF-3236-56-56 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 32-36 ГГц.
Технические характеристики
Усилитель обеспечивает коэффициент усиления 56 дБ (мин) при входной мощности +5 дБм и насыщенной выходной мощности 56 дБм. Входной импеданс составляет 50 Ом при КСВ 2.00:1. Устройство оснащено входным / выходным разъемом типа 2.9 мм (розетка) / WR28
Эксплуатационные параметры
Модель оснащена встроенным блоком питания на 380 В. Потребляемая мощность находится в диапазоне 6500 Вт (макс).
Условия эксплуатации
Диапазон рабочих температур составляет от -20 до +40°C. Температурный режим хранения — от -30 до +50°C.
Конструктивные особенности
Усилитель выполнен в корпусе с габаритными размерами 482,6 x 355,6 x 550 мм. Масса устройства — 80 кг.
Применение
LF-3236-56-56 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы, в том числе военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
Характеристики
- Бренд Lauftex
- Рабочая температура стандарт -20°C до 40°C
- Частота 32-36 ГГц
- Вес 80 кг
- Температура хранения -30°C до 50°C
- Выходная мощность 56 дБм
- Габариты 482,6 x 355,6 x 550 мм
- Коэффициент усиления 56 дБ
- Импеданс 50 Ом
- Входная мощность +5 дБм
- Потребляемая мощность 6500 Вт
- Входной КСВ 2.00:1
- Подкатегория SSPA
- Напряжение ПТ 380 В
- Входной разъем 2.92 мм (Розетка)
- Интерфейс RS422/Ethernet
- Выходной разъем WR28
- Система охлаждения встроенная, воздушная
