LF05-S-51, Твердотельный усилитель мощности 0.5-6 ГГц
Описание
Даташит: скачать PDF
LF05-S-51 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 0.5-6 ГГц.
LF05-S-51 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 0.5-6 ГГц.
Технические характеристики

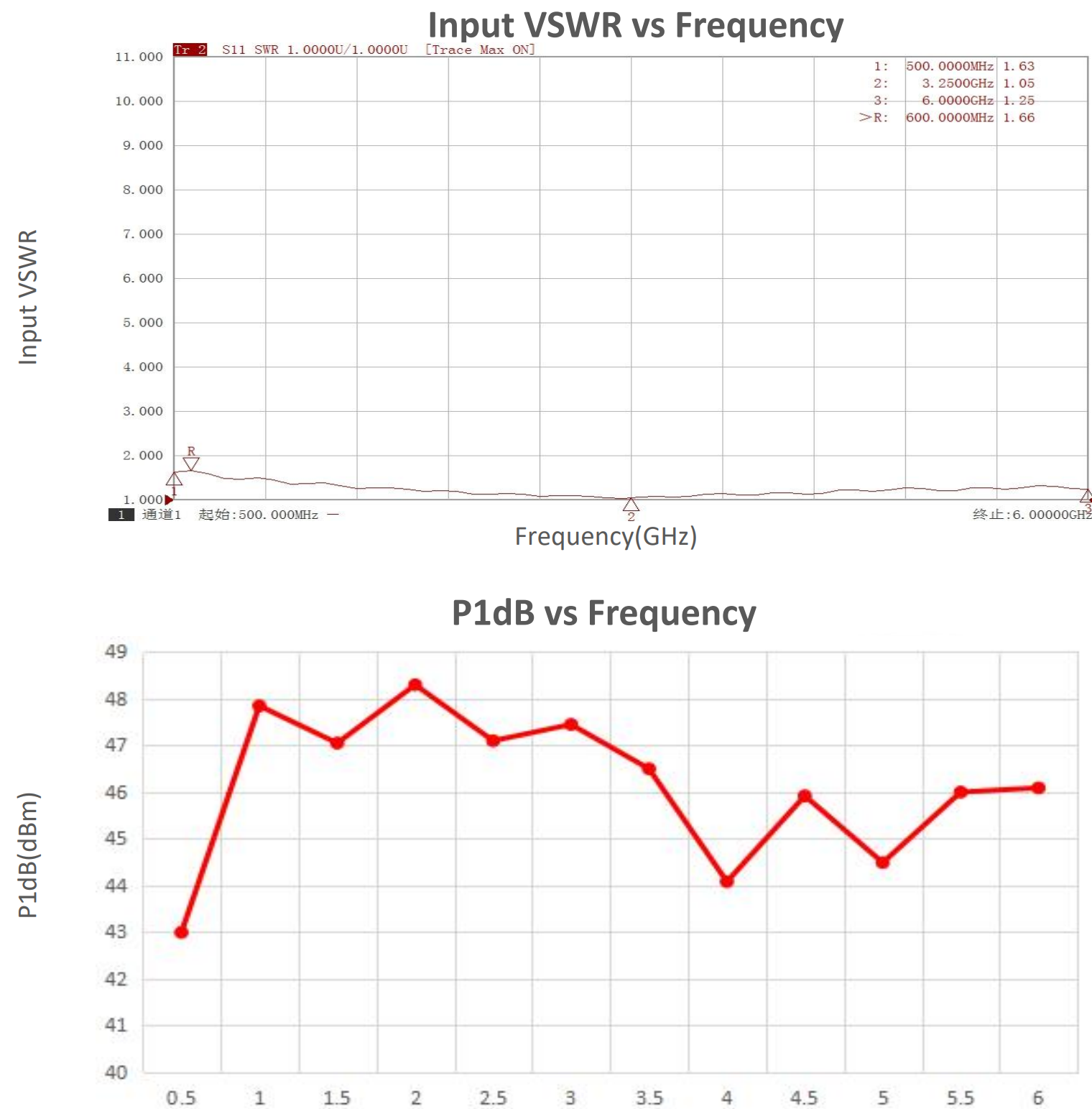

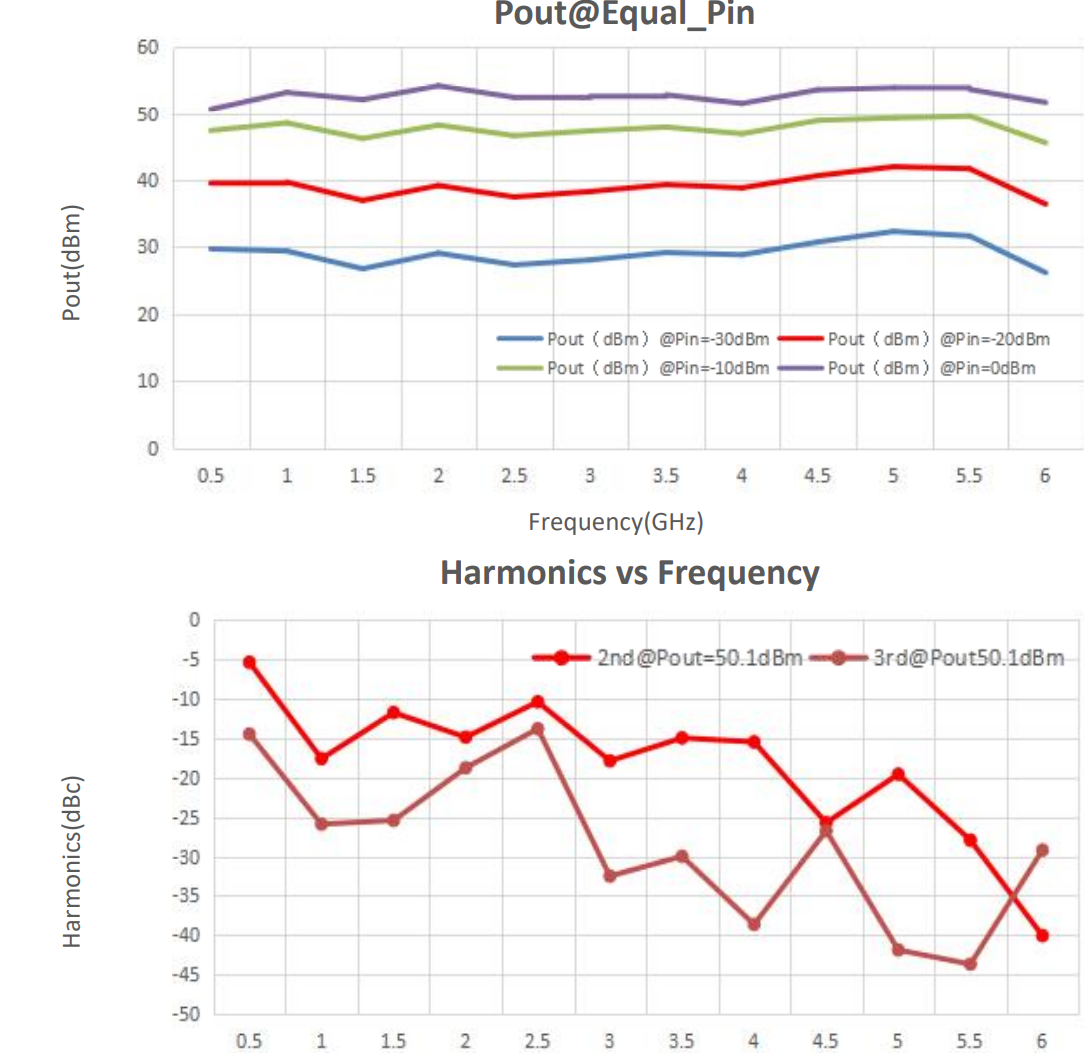

Усилитель обеспечивает коэффициент усиления 51 дБ при входной мощности 10 дБм и насыщенной выходной мощности 51 дБм. Входной импеданс составляет 50 Ом при КСВ 2.00:1. Устройство оснащено входным разъемом типа N (розетка) /N (розетка)
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220В. Потребляемая мощность находится в диапазоне 1800 Вт. Система охлаждения реализована на основе вентиляторов.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до 50°C. Температурный режим хранения — от -45°C до 65°C.
Конструктивные особенности

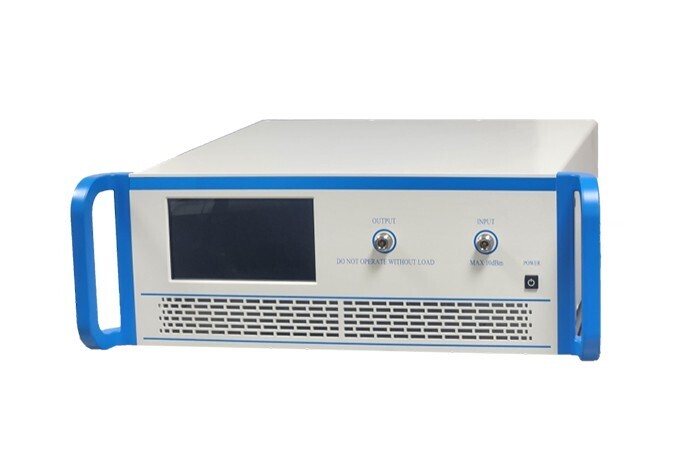

Усилитель выполнен в корпусе с габаритными размерами 430 x 177 x 535 мм. Масса устройства — 35 кг. Управление осуществляется через интерфейсы RS422/Ethernet.
Применение
LF05-S-51 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы, в том числе военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
Характеристики
- Бренд Lauftex
- Рабочая температура стандарт -20°C до 50°C
- Частота 0.5-6 ГГц
- Вес 35 кг
- Температура хранения -45°C до 65°C
- Выходная мощность 51 дБм
- Габариты 430 x 177 x 535 мм
- Коэффициент усиления 51 дБ
- Импеданс 50 Ом
- Входная мощность 10 дБм
- Потребляемая мощность 1800 Вт
- Входной КСВ 2.00:1
- Подкатегория SSPA
- Напряжение ПТ 220 V
- Входной разъем N Female/N Female
- Интерфейс RS422/Ethernet
- Варианты охлаждения Воздушного типа
