LF6-S-53, Твердотельный усилитель мощности 6-18 ГГц
Описание
Даташит: скачать PDF
LF6-S-53 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 6-18 ГГц.
LF6-S-53 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 6-18 ГГц.
Технические характеристики

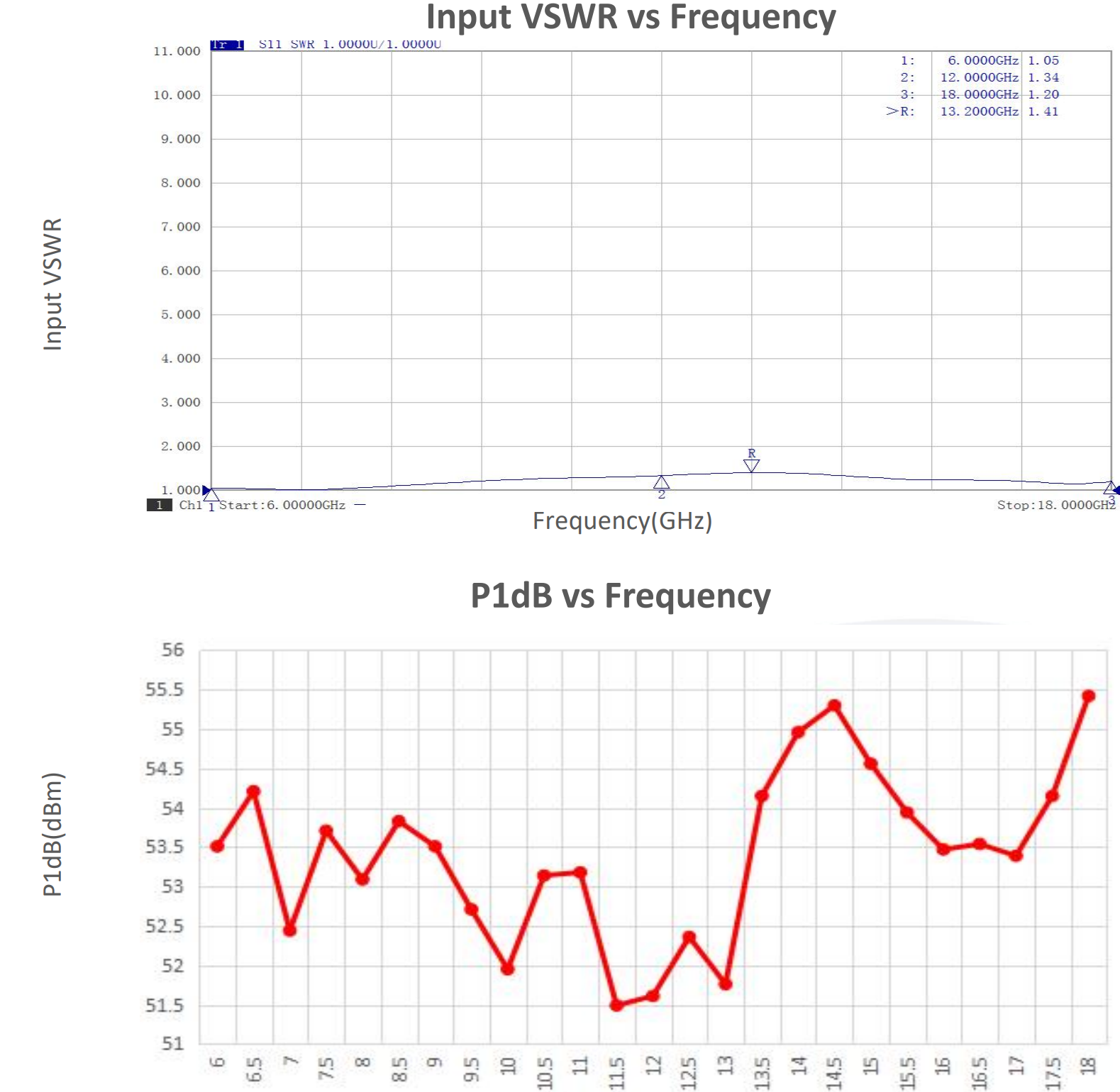

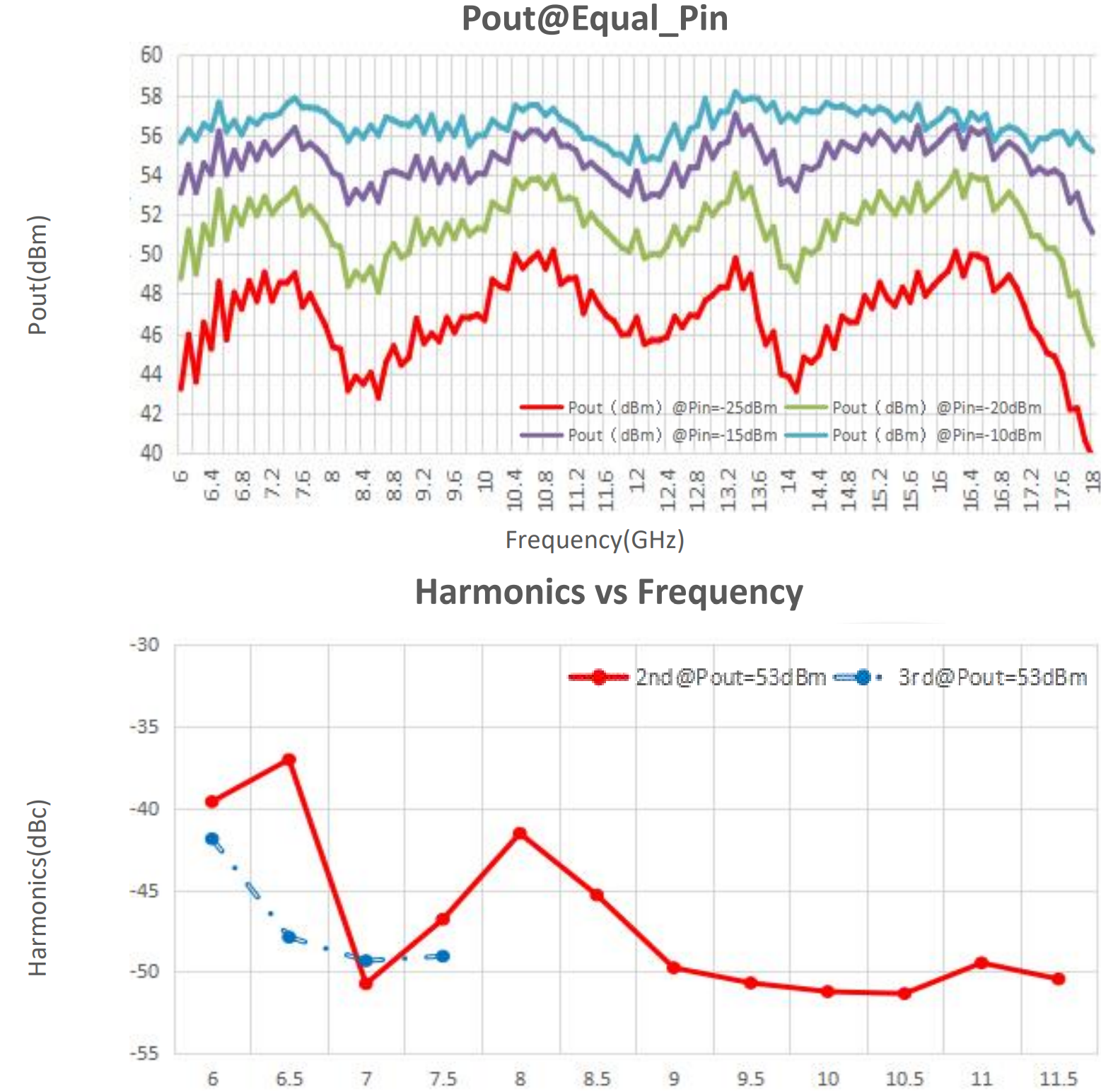

Усилитель обеспечивает коэффициент усиления 53 дБ при входной мощности 10 дБм и насыщенной выходной мощности 53 дБм. Входной импеданс составляет 50 Oм при КСВ 2.00:1. Устройство оснащено входным / выходным разъемом типа N (розетка) / WRD500
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220В. Потребляемая мощность находится в диапазоне 3200 Вт. Система охлаждения реализована на основе вентиляторов.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до +40°C. Температурный режим хранения — от -30°C до +50°C.
Конструктивные особенности
Усилитель выполнен в корпусе с габаритными размерами 430 x 222,25 x 550 мм. Масса устройства — 35 кг Управление осуществляется через интерфейсы RS422/Ethernet. Устройство оснащено 7 дюймовым LCD Screen дисплеем.
Применение
LF6-S-53 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы, в том числе военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
Характеристики
- Бренд Lauftex
- Рабочая температура стандарт -20°C до 40°C
- Частота 6-18 Ггц
- Вес 35 кг
- Температура хранения -30°C до +50°C
- Выходная мощность 53 дБ
- Габариты 430x222,25x550 мм
- Коэффициент усиления 53 dB
- Импеданс 50 Ом
- Входная мощность 10 дБм
- Потребляемая мощность 3200 Вт
- Входной КСВ 2.00:1
- Подкатегория SSPA
- Напряжение ПТ 220В
- Входной разъем N Female/WRD500
- Интерфейс RS422/Ethernet
- Варианты охлаждения Воздушного типа
- Категория для военного применения
