Введение: вызовы современной СВЧ‑техники
В условиях стремительного развития высокочастотных систем (5G, аэрокосмос, оборонка, измерительная техника) критически возрастает потребность в кабелях, сочетающих:
- расширенный частотный диапазон;
- минимальные потери сигнала;
- механическую гибкость при сохранении экранировки;
- устойчивость к экстремальным условиям.

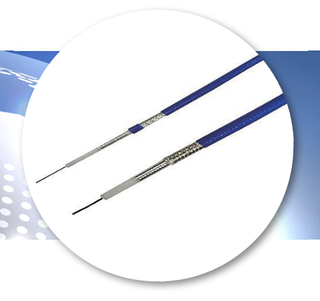

В этом обзоре детально разберём, как Гибкий СВЧ кабель 33 ГГц, 50 Ом, MT Серия от Lauftex отвечает этим требованиям, и сравним его с эталонным решением — Multiflex 141 от Huber Suhner.
Ключевые технические параметры
| Параметр | Multiflex 141 (Huber Suhner) | MT Серия (Lauftex) |
|---|---|---|
| Диапазон рабочих частот | 18 ГГц | 33 ГГц (+83%) |
| Волновое сопротивление | 50 Ом | 50 Ом |
| Коэффициент затухания (на 10 ГГц, 1 м) |
0,50 дБ | 0.45 дБ (−10%) |
| Минимальный радиус изгиба | 15 мм | 12 мм (−20%) |
| Рабочий температурный диапазон | -40 + 85 | -55 +125 (расширен на 40°C) |
| Эффективность экранирования | 90 дБ | 100 дБ (+10 дБ) |
| Материал диэлектрика | PTFE | Модифицированный PTFE (повышенная термостойкость) |
| Конструкция экрана | Оплётка из лужёной меди | Двойной экран: фольга + оплётка |
Преимущества MT Серии Lauftex: инженерный фокус
1. Частотный потенциал
Диапазон до 33 ГГц открывает возможности для:
- систем 5G mmWave;
- радиолокационных комплексов нового поколения;
- лабораторных измерений на частотах выше 18 ГГц.
2. Минимизация потерь
Сниженный на 10% коэффициент затухания обеспечивает:
- увеличение длины трасс без ретрансляции;
- снижение энергопотребления усилителей;
- повышение точности измерений.

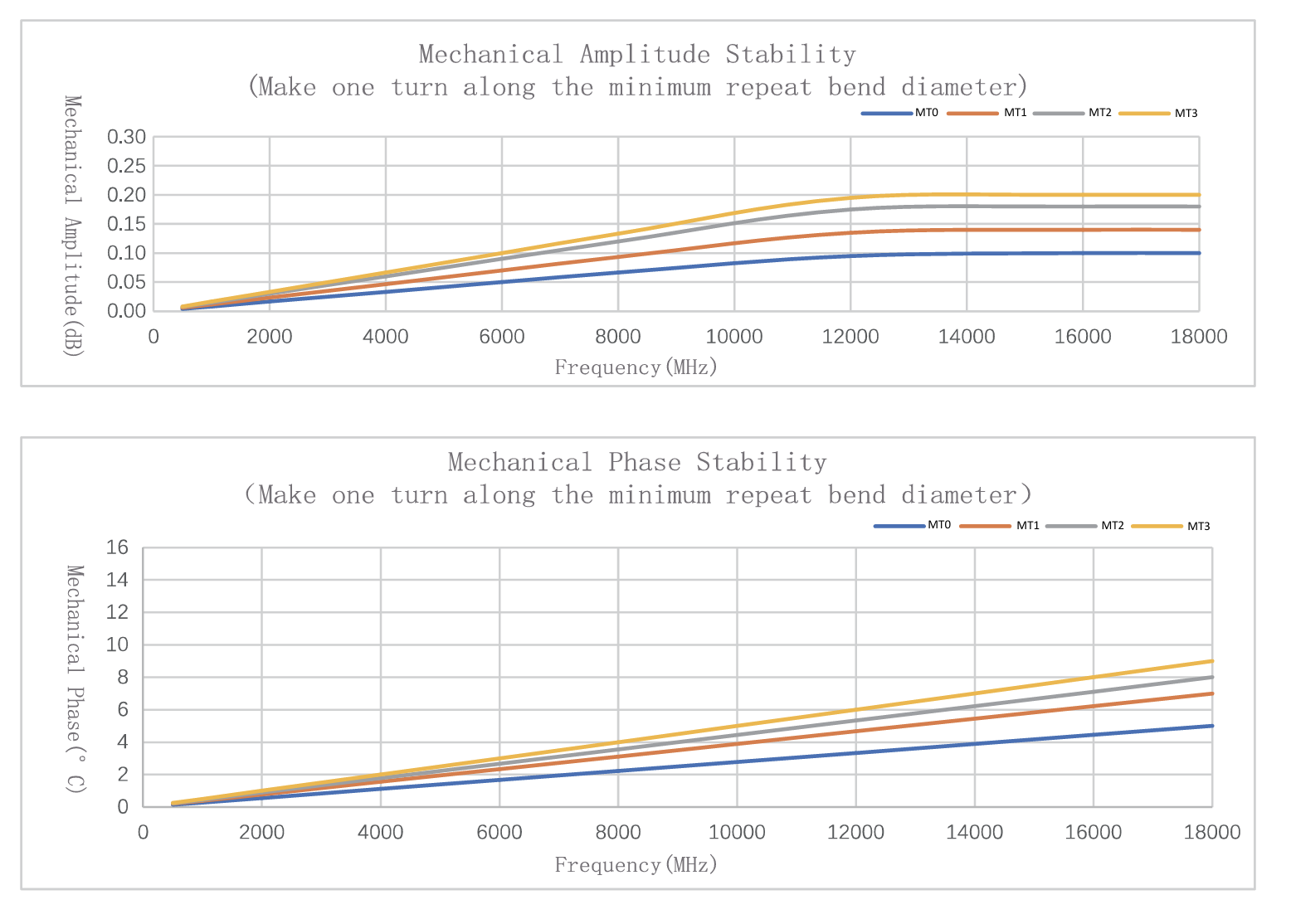

3. Механическая гибкость
Радиус изгиба 12 мм позволяет:
- монтировать кабель в ограниченном пространстве;
- снижать механические напряжения в подвижных соединениях;
- упрощать трассировку в сложных узлах.
4. Термостойкость
Широкий диапазон температур - 55 + 125 гарантирует работу:
- в арктических условиях;
- в герметичных отсеках с высоким тепловыделением;
- при циклических температурных нагрузках.
5. Экранирование
Эффективность 100 дБ обеспечивает:
- подавление внешних помех в условиях высокой ЭМ‑загруженности;
- минимизацию излучения от кабеля;
- соответствие требованиям MIL‑STD, DO‑160.
Сравнение конструктивных решений
Multiflex 141: консервативная надёжность
- Однослойная оплётка — простота обслуживания;
- Стандартный PTFE — предсказуемость параметров;
- Оптимален для стабильных условий эксплуатации.
MT Серия: инновационная адаптация
- Двойной экран — защита от кросс‑помех в плотно упакованных системах;
- Модифицированный диэлектрик — стабильность ёмкости при температурных скачках;
- Усиленная оболочка — стойкость к абразивному износу.
Области применения MT Серии
- Аэрокосмическая промышленность: бортовые СВЧ‑трассы, антенные системы, авионика.
- Оборонная техника: РЛС, системы РЭБ, мобильные комплексы связи.
- Телекоммуникации: базовые станции 5G, фидерные линии, антенно‑фидерные устройства (АФУ) с высокой плотностью монтажа.
- Измерительная техника:
- векторные анализаторы цепей (VNA);
- спектроанализаторы до 33 ГГц;
- калибровочные тракты для СВЧ‑измерений.
- Промышленное оборудование:
- системы радиочастотного нагрева;
- плазменные установки;
- оборудование для тестирования ЭМС.
- Медицинская техника:
- МРТ‑системы с высокочастотными модулями;
- аппараты радиочастотной абляции;
- диагностическое оборудование с СВЧ‑сенсорами.
- Научные исследования:
- ускорители частиц;
- радиотелескопы;
- лаборатории плазмофизики.
Практические рекомендации по монтажу
Для сохранения заявленных характеристик MT Серии соблюдайте:
- Радиус изгиба: не менее мм при монтаже, 25 мм при многократных изгибах.
- Температурный режим: монтаж при -20 до + 60.
- Заделка концов: использование рекомендованных разъёмов Lauftex с контролем усилия затяжки.
- Экранирование: обязательное заземление экрана в точках подключения.
- Механические нагрузки: исключение растяжения свыше 50 Н.
Примечание: для критических применений рекомендуется предварительный тест на вибростойкость и термоциклирование.
Экономическая выгода
При сопоставимых (а по ряду параметров — лучших) технических характеристиках MT Серия имеет более низкую стоимость по сравнению с Multiflex 141. Это даёт:
- сокращение бюджета на закупку кабельной инфраструктуры;
- возможность масштабирования систем без существенного увеличения затрат;
- оптимизацию стоимости конечных изделий для заказчика.
Выводы
Гибкий СВЧ кабель 33 ГГц, 50 Ом, MT Серия (Lauftex) демонстрирует:
- Технологическое преимущество: расширенный частотный диапазон (+83%) и сниженные потери (-10%).
- Конструктивную надёжность: двойной экран 100 дБ и термостойкий диэлектрик.
- Эксплуатационную гибкость: радиус изгиба 12 мм и температурный диапазон - 55 до + 165.
Рекомендуется для:
- систем, требующих работы выше 18 ГГц;
- применений с жёсткими механическими ограничениями;
- условий с экстремальными температурными нагрузками;
- проектов, где критична электромагнитная совместимость.
Для получения образцов, технических консультаций связывайтесь с отделом продаж по почте sales@lauftex.ru или через Telegram @lauftex.
