Прецизионные компоненты для контроля и измерения мощности в СВЧ‑трактах
Направленные ответвители производства Lauftex — это высокоточные СВЧ‑компоненты, предназначенные для отвода заданной части мощности из основного тракта передачи. Изделия применяются в ситуациях, когда прямой доступ к основному сигнальному тракту невозможен или нецелесообразен.
Основные функции:
- контроль уровня мощности в рабочем тракте;
- проведение измерений параметров сигнала;
- мониторинг работоспособности СВЧ‑систем;
- формирование опорных сигналов для систем управления.
Ключевые характеристики
- Рабочий диапазон частот: до 67 ГГц (в зависимости от модели)
- Типы соединителей: 1.85mm, 2.4mm, N, SMA, 2.92mm
- Направленность: от 3 дБ до 40 дБ (в зависимости от модели)
- КСВН:1.25-1,8
- Мощность: до 200 Вт
- Температурный диапазон: -40C … +80C (в зависимости от модели)
- Материал корпуса: коррозионностойкая латунь с защитным покрытием
- Покрытие контактов: золото на подслое никеля
Конструктивные особенности
- Интегрированная нагрузка: большинство моделей комплектуются согласованной нагрузкой 50 для завершения ответвлённой линии.
- Компактный дизайн: минимальные габариты для удобной интеграции в СВЧ‑модули.
- Механическая прочность: устойчивость к вибрациям и ударным нагрузкам.
- Герметичность: защита от влаги и пыли по стандарту IP54.
- Совместимость: соответствие стандартам IEC и MIL‑STD по присоединительным размерам.
Области применения
Направленные ответвители Lauftex используются в:
- измерительных стендах для калибровки СВЧ‑оборудования;
- системах связи (включая 5G и перспективные поколения);
- радиолокационных станциях и системах РЭБ;
- тестовом оборудовании для проверки радиоэлектронных модулей;
- усилительных каскадах с мониторингом выходной мощности;
- системах спутниковой связи и навигации;
- лабораторных установках для исследований в СВЧ‑диапазоне.
Преимущества для инженерных решений
- Высокая точность: стабильные параметры в рабочем диапазоне частот и температур.
- Минимальные искажения: низкие вносимые потери в основном тракте.
- Готовность к применению: большинство моделей поставляются с установленной согласованной нагрузкой.
- Универсальность: выбор типов соединителей для интеграции в различные системы.
- Полная документация: предоставление паспортов, графиков, чертежей и руководств.
Документация и поддержка
Для каждого изделия предоставляется:
- паспорт с результатами приёмо‑сдаточных испытаний;
- графики зависимости направленности и КСВН от частоты;

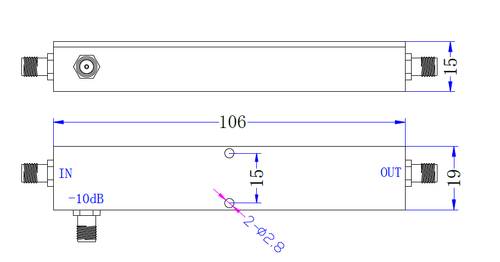

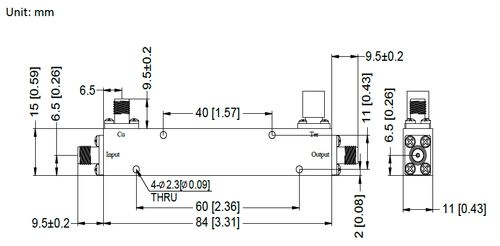

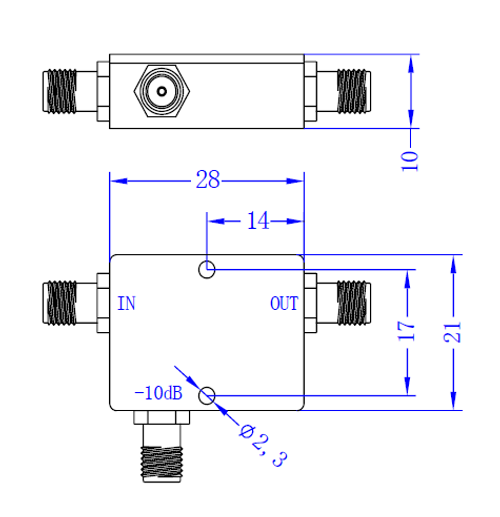

- чертежи с габаритными и присоединительными размерами;
- руководство по эксплуатации и монтажу.
Наши инженеры готовы оказать техническую поддержку по вопросам:
- подбора модели под конкретные требования;
- интеграции в существующие СВЧ‑тракты;
- расчёта суммарных потерь и направленности системы;
- оформления заказа и сроков поставки.
