LF-DBM-1044-14-LS - Двойной сбалансированный смеситель

Основные характеристики

• Частотный диапазон:
  • RF/LO: 10-44 ГГц
  • IF: DC-14 ГГц
• Входная мощность P1dB: 5 дБм
• Изоляция портов:
  • RF-IF: 35 дБ
  • RF-LO: 45 дБ
  • LO-IF: 45 дБ

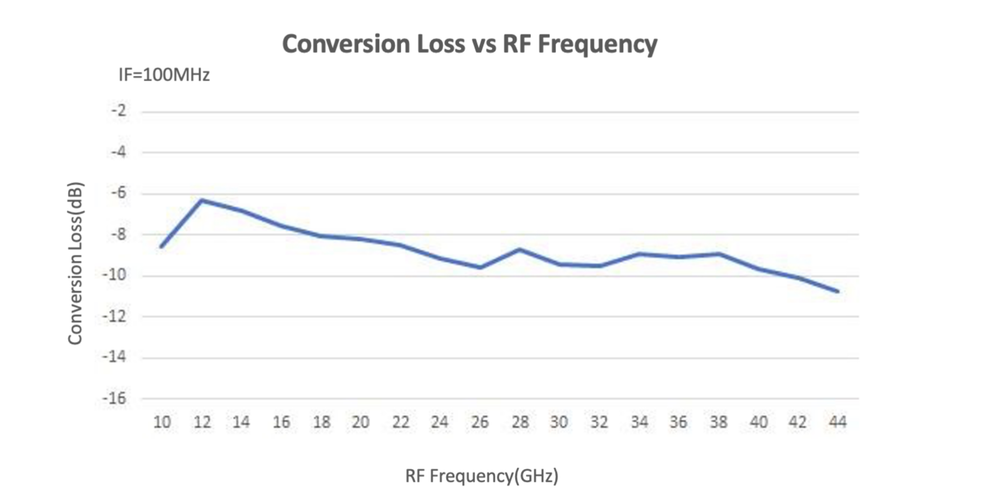

• Коэффициент преобразования: 10-15 дБ
• Максимальная входная мощность LO: 15 дБм

Конструктивные особенности

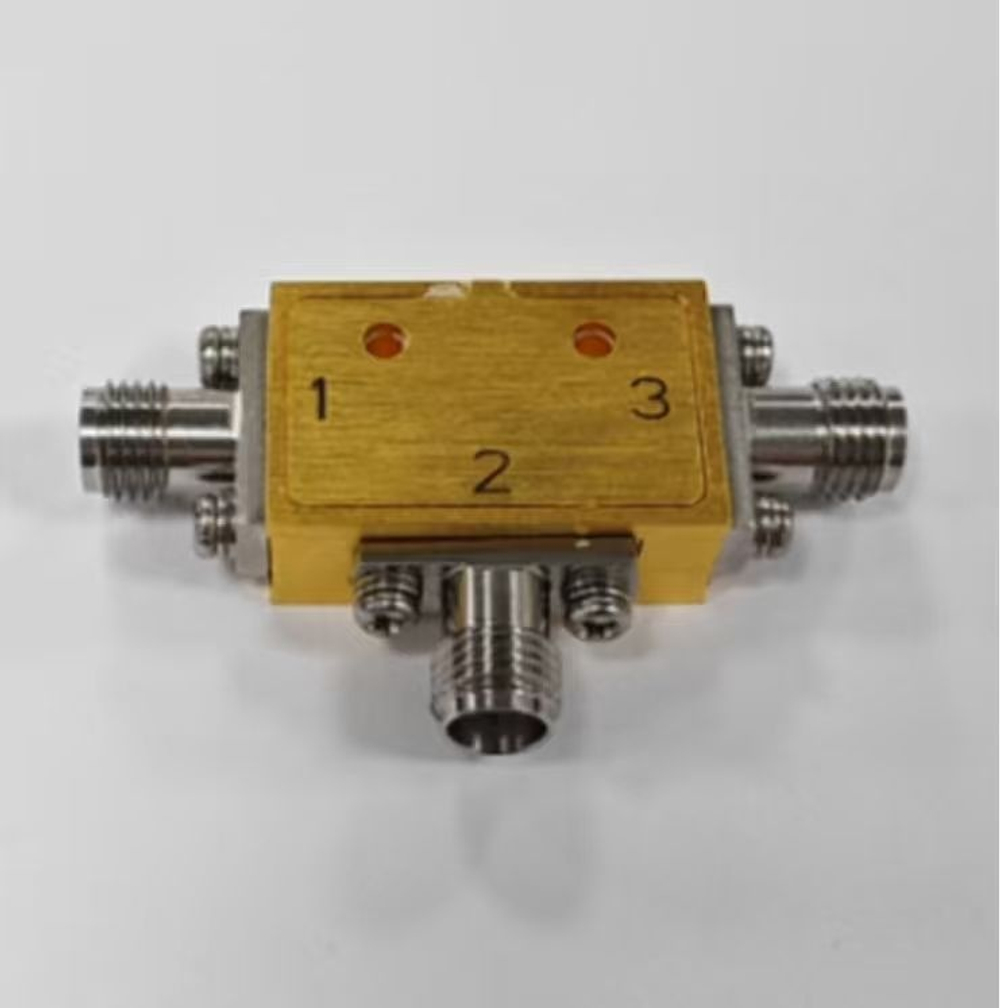

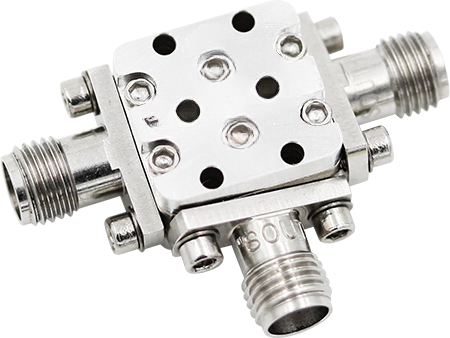

• Тип разъемов:
  • 2.4mm Female (порты 1 и 3)
  • SMA Female (порт 2)
• Габариты: 22.2 x 14.4 x 8 мм
• Вес: легкий компактный корпус

Технические преимущества

• Высокая линейность в рабочем диапазоне частот
• Отличная изоляция между портами
• Низкие потери при преобразовании частоты
• Стабильность параметров в широком температурном диапазоне
• Защита от электростатических разрядов (класс 0, выдерживает 150В)

Условия эксплуатации

• Рабочая температура: от 0°C до +50°C
• Температура хранения: от -45°C до +85°C
• Влажность: до 95%
• Ударопрочность: 20G (11 мс)
• Вибростойкость: 25g (15° 2KHz)

Области применения

• Системы радиосвязи
• Радиолокационное оборудование
• Измерительные приборы
• Лабораторное оборудование
• Системы спутниковой связи
• Спектральный анализ

Даташит: скачать
