LF-DBM-26-LS - Двойной балансный смеситель

Основные характеристики

• Частотный диапазон:
  • RF/LO: 6-26 ГГц
  • IF: DC-12 ГГц
• Входная мощность IF: -10 дБм
• Изоляция портов:
  • RF-IF: 7 дБ
  • RF-LO: 30 дБ
  • LO-IF: 25 дБ
• Коэффициент преобразования: 10-15 дБ
• Максимальная входная мощность LO: 21 дБм

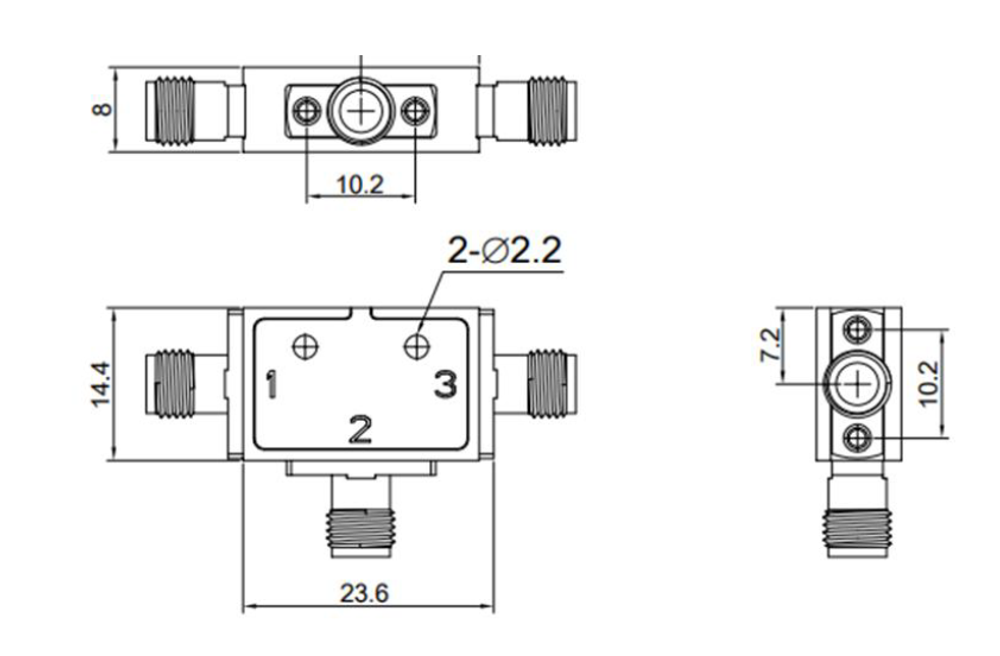

Конструктивные особенности

• Тип разъемов:
  • 2.92 мм розетка (порты 1 и 3)
  • SMA розетка (порт 2)
• Габариты: 23.6*14.4*8 мм
• Вес: легкий компактный корпус

Технические преимущества

• Высокая линейность в рабочем диапазоне частот
• Отличная изоляция между портами
• Низкие потери при преобразовании частоты
• Стабильность параметров в широком температурном диапазоне
• Защита от электростатических разрядов (класс 0, выдерживает 150В)

Условия эксплуатации

• Рабочая температура: от -10°C до +65°C
• Температура хранения: от -45°C до +85°C
• Влажность: до 95%
• Ударопрочность: 20G (11 мс)
• Вибростойкость: 25g (15° 2KHz)

Области применения

• Системы радиосвязи
• Радиолокационное оборудование
• Измерительные приборы
• Лабораторное оборудование
• Системы спутниковой связи
• Спектральный анализ

Даташит: скачать
