Коаксиальные переходники

В наличии
Предзаказ
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    - 55~+125℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    ≤0.1*SQRT(F GHz)dB
  • Сопротивление:
    5000 MΩ
  • Максимальная рабочая частота:
    DC~26.5GHz
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    ≤1.25
  • Внутренний проводник:
    BE-CU, Gold Plated
  • Диэлектрик:
    PEI
  • Материал корпуса:
    Нержавеющая сталь

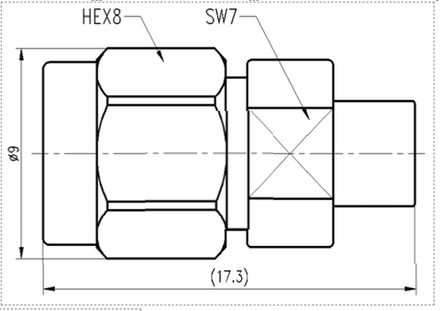

  • Тип разъема:
    SMA, Male
  • Диаметр разъема:
    3.5 мм
Наличие: В наличии
1 371 ₽
В наличии
Предзаказ
  • Частота:
    26.5GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    - 55~+125℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    0.05*Sqt(f_GHz)
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    1.25 max
  • Внутренний проводник:
    Латунь, золото
  • Диэлектрик:
    PTFE
  • Материал корпуса:
    Латунь, золото
  • Сопротивление изоляции:
    5000 MΩ
  • Соединительная гайка:
    Нержавеющая сталь, пассивированная
  • Тип коннектора:
    SMA Male
Наличие: В наличии
194 ₽
В наличии
Предзаказ
  • Частота:
    DC-26.5GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    -45~+125C
  • Бренд:
    Lauftex
  • Вносимые потери:
    0.05*Sqt(f_GHz)
  • Диэлектрическое выдерживаемое напряжение:
    750V
  • VSWR:
    ≤1.3
  • Внутренний проводник:
    Бериллиевая медь/Позолоченный
  • Диэлектрик:
    PTFE
  • Материал корпуса:
    Латунь/Позолота
  • Тип разъема:
    SMA Female
  • Сопротивление изоляции:
    5000 MΩ
Наличие: В наличии
274 ₽
В наличии
Предзаказ
  • Частота:
    DC-40GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    - 55~+125℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    0.05*Sqt(f_GHz)
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    1.25 max
  • Внутренний проводник:
    Бериллиевая медь, золото
  • Диэлектрик:
    PEI
  • Материал корпуса:
    Нержавеющая сталь, латунь, золото
  • Тип разъема:
    2.92 Male to G2 Cable
  • Сопротивление изоляции:
    5000 MΩ
  • Соединительная гайка:
    Нержавеющая сталь, пассивированная
Наличие: В наличии
868 ₽
В наличии
Предзаказ
  • Частота:
    DC-26.5GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    - 55~+125℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    ≤0.40dB
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    1.25 max
  • Внутренний проводник:
    BE-CU, позолоченный
  • Диэлектрик:
    PEI
  • Материал корпуса:
    Нержавеющая сталь, латунь, золото
  • Тип разъема:

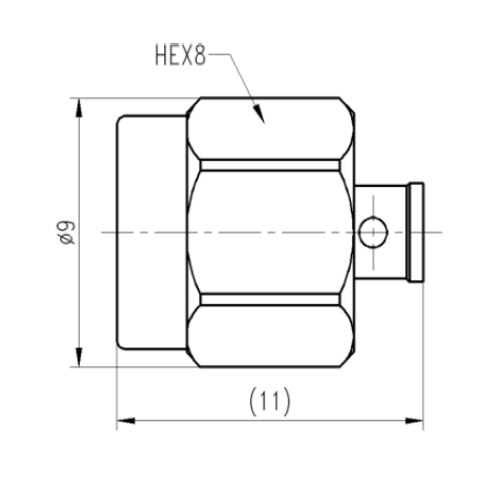

    3.5mm Male for R2 Cable
  • Сопротивление изоляции:
    5000 MΩ
Наличие: В наличии
800 ₽
В наличии
Предзаказ
  • Частота:
    DC-40GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    - 55~+125℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    ≤0.50dB
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    ≤1.30
  • Внутренний проводник:
    BE-CU, позолоченный
  • Диэлектрик:
    PEI
  • Материал корпуса:
    Нержавеющая сталь, пассивация
  • Тип разъема:
    2.92mm Male for R2 Cable
  • Сопротивление изоляции:
    5000 MΩ
  • Соединительная гайка:
    Нержавеющая сталь, пассивация
Наличие: В наличии
1 096 ₽
В наличии
Предзаказ
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    -55~+165℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    0.05*Sqt (f_GHz)
  • Диэлектрическое выдерживаемое напряжение:
    1000V
  • VSWR:
    1.15:1
  • Внутренний проводник:
    Бериллиевая медь, золото
  • Диэлектрик:
    PEI
  • Материал корпуса:
    Нержавеющая сталь

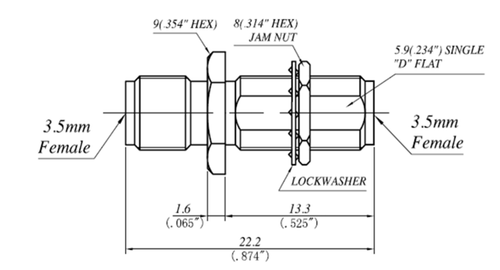

  • Диаметр разъема:
    3.5 мм
  • Область применения:
    коммерческая
  • Сопротивление изоляции:
    5000 MΩ
  • Тип коннектора:
    Female - Female
  • Диапазон частот:
    33 GHz
Наличие: В наличии
4 200 ₽
В наличии
Предзаказ
  • Частота:
    DC-40GHz
  • Импеданс:
    50 Ohms
  • Рабочая температура стандарт:
    -55~+165℃
  • Бренд:
    Lauftex
  • Вносимые потери:
    0.05*Sqt(f_GHz)
  • Диэлектрическое выдерживаемое напряжение:
    500 Vrms
  • VSWR:
    1.3
  • Внутренний проводник:
    Бериллиевая медь, золото
  • Диэлектрик:
    PEI1000
  • Материал корпуса:
    Нержавеющая сталь, пассивация
  • Сопротивление изоляции:
    5000 MΩ
  • Соединительная гайка:
    Нержавеющая сталь, пассивация
Наличие: В наличии
1 245 ₽

Компания Lauftex предлагает широкий ассортимент высококачественных коаксиальных переходников, соответствующих современным техническим стандартам и отвечающих самым строгим требованиям потребителей. Наша продукция обеспечивает надёжную работу телекоммуникационного оборудования в различных условиях эксплуатации.

Коаксиальный переход представляет собой специализированный элемент, состоящий из двух коаксиальных соединителей, объединённых коротким жёстким отрезком коаксиальной линии. Данные устройства обеспечивают надёжное соединение коаксиальных кабелей различных типов, а также их подключение к передающему и принимающему оборудованию.

Назначение и функциональность

Основные задачи коаксиальных переходников включают:

  • Формирование стабильной связи между кабельными системами и сетевым оборудованием;

  • Обеспечение точности показаний измерительного оборудования;

  • Создание надёжного соединения для передачи высокочастотных радиосигналов;

  • Стыковку коаксиальных трактов с различным сечением канала.

Конструктивные особенности

Переходники изготавливаются из высокотехнологичных металлических сплавов с покрытием на основе серебра или золота. Такое покрытие улучшает проводимость и снижает потери сигнала. В конструкции особое внимание уделяется:

  • Точности геометрических параметров деталей;

  • Качеству обработки поверхностей;

  • Плотности соединения компонентов;

  • Устойчивости к механическим воздействиям и температурным колебаниям.

Классификация

По области применения коаксиальные переходники подразделяются на:

  • Переходники общего назначения;

  • Измерительные (прецизионные) переходники, к которым предъявляются повышенные требования по неоднородности тракта и переходным сопротивлениям.

Конструктивное исполнение

В зависимости от конфигурации различают:

  • Прямые переходники (характерны для измерительных моделей);

  • Уголковые (Г-образные) переходники.

Особенности согласования

В большинстве случаев межканальные переходники оснащаются соединителями с одинаковым волновым сопротивлением — 50 или 75 Ом. При необходимости согласования переходников с разным волновым сопротивлением применяются специальные решения — четвертьволновые или экспоненциальные трансформаторы, содержащие провод с переменным диаметром.

Коаксиальные переходники являются важным элементом в телекоммуникационных, промышленных и научных отраслях, где используется радиотехническое оборудование и комплексы передачи данных. Специалисты компании Lauftex готовы помочь в подборе оптимального решения под ваши задачи и предоставить профессиональную консультацию по вопросам применения и монтажа коаксиальных переходников.
