Описание
Даташит: скачать

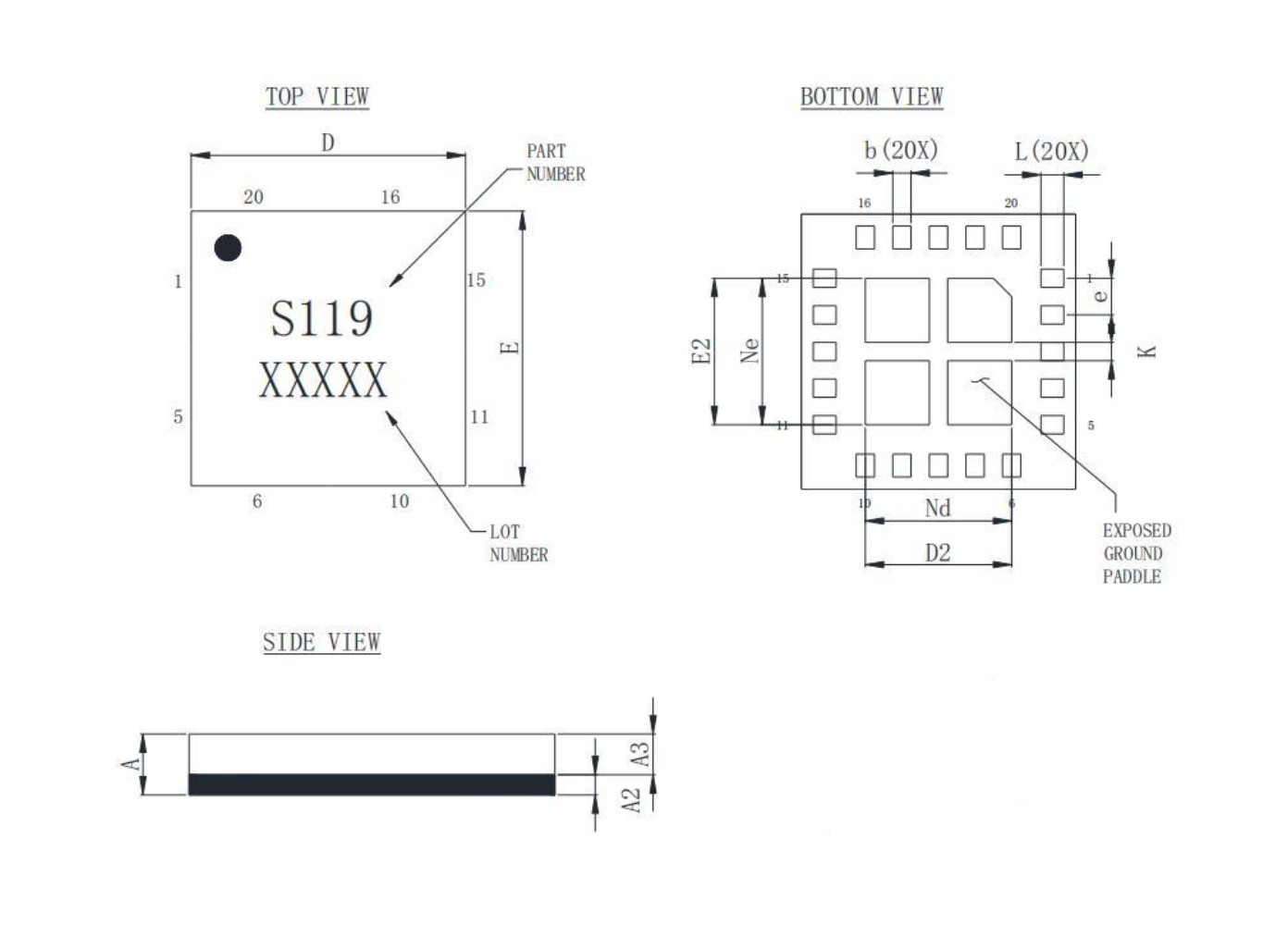

LF-SP4T-44-LGA — это широкополосный, поглощающий четырехпозиционный (SP4T) СВЧ переключатель, c низкими вносимыми потерями, работающий в диапазоне от 0,1 ГГц до 44 ГГц (доступно 10 кГц), с вносимыми потерями менее 3,0 дБ и изоляцией около 39 дБ. Поставляется в 20-контактном, 3 мм x 3 мм, RoHS-совместимом корпусе Land Grid Array (LGA).
Вносимые потери:
1.6dB@100MHz-18GHz
2.1dB@18GHz-26GHz
3.0dB@26GHz-44GHz
Изоляция:
59 дБ при 100 МГц-18 ГГц
50 дБ при 18 ГГц-26 ГГц
39 дБ при 26 ГГц-44 ГГц
Доступна к заказу отладочная плата EVAL-LF-SP4T-44-LGA.
Характеристики
Частота
0.1-44GHz
Рабочая температура стандарт
-40℃～+85℃
Бренд
Lauftex
Температура хранения
-65℃～+150℃
Вносимые потери
1.6dB@100MHz-18GHz,
2.1dB@18GHz-26GHz,
3.0dB@26GHz-44GHz
Изоляция
59dB@100MHz-18GHz,
50dB@18GHz-26GHz,
39dB@26GHz-44GHz
Входные возвратные потери
-16dB
ESD(HBM)
Class 1B V
Упаковка / блок
LGA-20
RoHS Status
Совместим
