LT-BN-086H-2.92M2.92M-L, ультрагибкая кабельная сборка, 2.92M, 40ГГц, 50 Ом
Описание
Даташит: скачать PDF
Гибкая кабельная сборка LT-BN-086H-2.92M2.92M-L от компании Lauftex — высокопроизводительное решение для построения надёжных СВЧ‑трактов. Изделие сочетает в себе высокую гибкость, минимальные вносимые потери и стабильность электрических параметров.
Гибкая кабельная сборка LT-BN-086H-2.92M2.92M-L от компании Lauftex — высокопроизводительное решение для построения надёжных СВЧ‑трактов. Изделие сочетает в себе высокую гибкость, минимальные вносимые потери и стабильность электрических параметров.
Сборка оснащена соединителями типа 2.92 (вилка), обеспечивающими работу на частотах до 40 ГГц при импедансе 50 Ом. Идеально подходит для применения в измерительном оборудовании, телекоммуникационных системах и лабораторных установках.
Преимущества модели LT-BN-086H-2.92M2.92M-L
- Высокая гибкость кабеля позволяет использовать сборку в ограниченном пространстве без потери качества сигнала.
- Стабильность параметров при многократных изгибах и механических воздействиях.
- Низкие вносимые потери обеспечивают эффективную передачу СВЧ‑сигнала.
- Точность соединителей SMA гарантирует надёжное и повторяемое соединение.
- Устойчивость к воздействию влаги, пыли и агрессивных сред.
- Долгий срок службы благодаря качественным материалам и продуманной конструкции.
- Соответствие международным стандартам качества и безопасности.
Области применения
- Измерительные стенды и лабораторное СВЧ‑оборудование.
- Калибровка и тестирование радиочастотных устройств.
- Телекоммуникационные системы (включая 5G и спутниковые сети).
- Радиолокационные и навигационные системы.
- Научные исследования в области СВЧ‑технологий.
- Военные и аэрокосмические приложения.
- Испытательное оборудование для проверки СВЧ‑компонентов.
Комплектация
- Гибкая кабельная сборка LT-BN-086H-2.92M2.92M-L с соединителями 2.92 (вилка).
- Защитные колпачки для соединителей.
- Паспорт изделия с техническими характеристиками.
- Упаковка, обеспечивающая сохранность при транспортировке.
Характеристики
- Артикул LT-BN-086H-2.92M2.92M-L
- Бренд Lauftex
- Рабочая температура стандарт от −55 до +165
- VSWR ≤1.35:1
- Частота DC-40 ГГц
- Стабильность амплитуды ±0,08 дБ
- Диаметр кабеля 2,64 мм
- Минимальный статический радиус изгиба 10,56 мм
- Минимальный радиус многократного изгиба 26,4 мм
- Соединитель 1 2.92 (вилка)
- Соединитель 2 2.92 (вилка)

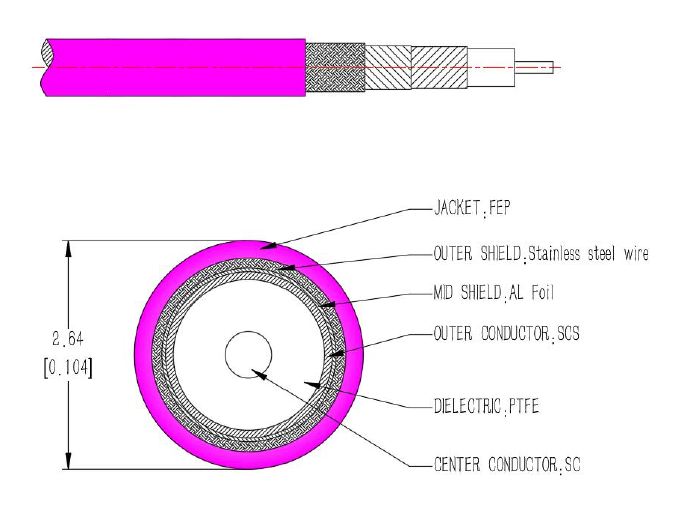

- Оболочка кабеля FEP (фторированный этилен‑пропилен)
- Эффективность экранирования (дБ) 90 дБ
