R584.LT.422, Коаксиальный переключатель, SP8T
Описание
Даташит: скачать PDF
Коаксиальный переключатель SP8T, R584.LT.422 производства Lauftex представляет собой электромеханическое устройство, предназначенное для коммутации высокочастотных сигналов с частотным диапазоном до 18 ГГц. Данный радиокомпонент интегрируется в измерительную аппаратуру, модуляционные системы, конденсаторные блоки и приёмо-передающие устройства различного назначения.
Коаксиальный переключатель SP8T, R584.LT.422 производства Lauftex представляет собой электромеханическое устройство, предназначенное для коммутации высокочастотных сигналов с частотным диапазоном до 18 ГГц. Данный радиокомпонент интегрируется в измерительную аппаратуру, модуляционные системы, конденсаторные блоки и приёмо-передающие устройства различного назначения.
Время переключения составляет 15 миллисекунд, что обеспечивает функциональность устройства в производственных, коммерческих и специализированных коммуникационных системах. Эксплуатационный ресурс переключателя — свыше 1 000 000 циклов коммутации.
Устройство совместимо с системами питания 12, 24 и 28 вольт постоянного тока. Диапазон рабочих температур переключателя — от –25 °C до +65 °C. Конструкция корпуса обеспечивает защиту от механических воздействий, включая вибрационные и ударные нагрузки.

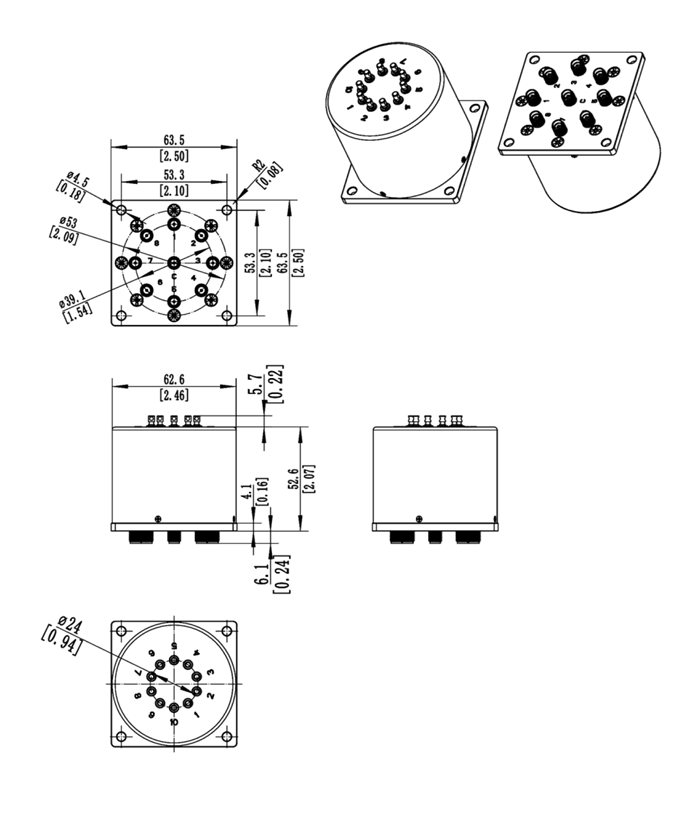

Компактные габаритные размеры R584.LT.422 позволяют осуществлять монтаж в портативную аппаратуру и стационарные системы с ограниченным пространством установки. Механическая прочность конструкции сочетается с малым весом компонента.
Характеристики
- Бренд Lauftex
- Частота DC-18 ГГц
- Вес 285g MAX
- Диапазон рабочих температур -25°C to +65°C
- Режим работы Защелкивание
- Время переключения 15 мс Max
- Рабочий ток при 23 °C 290 / 150 / 120 мА
- Тип ВЧ-разъема SMA Female
- Синусоидальная вибрация (при работе) 10G, 20-2000Hz
- Номинальное напряжение 12/24/28 V
- Механический срок службы 1 млн мин
- Мощность окончания CW 0.5W
