RG-402, коаксиальный кабель, 18 ГГц
Описание
Даташит: скачать PDF
RG 402, Гибкий СВЧ кабель Lauftex представляет собой превосходное решение, которое может конкурировать с полужесткими кабельными продуктами, при этом предлагая повышенную гибкость и удобство для инженерных задач.
RG 402, Гибкий СВЧ кабель Lauftex представляет собой превосходное решение, которое может конкурировать с полужесткими кабельными продуктами, при этом предлагая повышенную гибкость и удобство для инженерных задач.
Типы соединителей: SMA Male, SMA Female, SMA Male угловой, 3.5 Male, N Male, N Female.
Применение:
- Измерительное оборудование;
- Cоединение радаров с фазовой антенной решеткой;
- Автоматизация оборудования.
Превосходная конструкция: применяется передовой в отрасли SPC (спиральный защитный кожух) с использованием спиральной обмотки в качестве внешнего проводника, что обеспечивает исключительное экранирование и защиту от внешних помех.
Надёжная диэлектрическая система: используется высококачественный PTFE (политетрафторэтилен) в сочетании с ленточной оплёткой SPC, что гарантирует выдающиеся электрические характеристики и длительный срок службы.
Универсальная совместимость: сохраняются стандартные размеры и структура кабеля, что позволяет легко интегрировать его как с полужёсткими, так и с полугибкими соединителями.
Технические преимущества:
- Отличные электрические характеристики
- Прочная конструкция
- Простая установка
- Надежное экранирование
- Универсальная совместимость с разъемами
RG 402, Гибкий СВЧ кабель был создан с учетом строгих требований, предъявляемых к профессиональным кабелям. Изделия объединяет надежность полужестких кабелей с удобством современных кабельных технологий, обеспечивая исключительную функциональность и удобство в использовании.
RG-402: коаксиальный кабель для радиочастотных линий

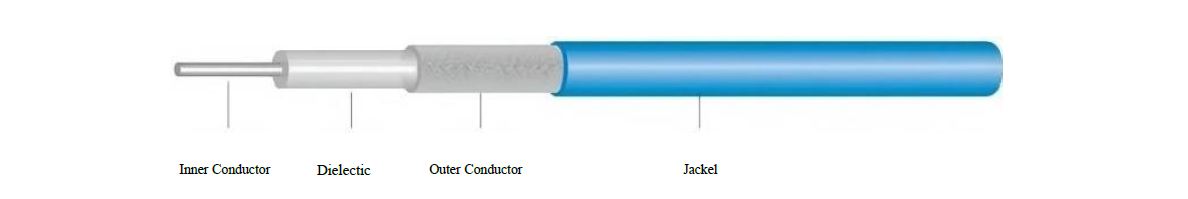

RG-402 — это жесткий коаксиальный кабель с волновым сопротивлением 50 Ом. Его применяют для передачи радиочастотных сигналов в измерительных системах, лабораторном оборудовании, радиоэлектронных устройствах и антенных трактах. Кабель состоит из центрального проводника, диэлектрика, металлического экрана и наружной оболочки. Такая конструкция помогает передавать сигнал с контролируемыми потерями и защищает линию от внешних электромагнитных помех.
Конструкция и материалы
В центре RG-402 находится проводник, по которому распространяется высокочастотный сигнал. Внутренний проводник покрыт серебром, такое покрытие используют, чтобы улучшить свойства поверхности проводника на высоких частотах. Центральный проводник отделен от внешнего экрана диэлектриком. В кабелях RG-402 часто применяют фторполимерную изоляцию, например PTFE. Она сохраняет электрические свойства в широком температурном диапазоне и помогает выдерживать условия эксплуатации, характерные для радиоэлектронных устройств.
Экран (из медной оплетки, покрытой оловом) ограничивает утечку радиочастотного сигнала и снижает влияние внешних помех. В отличие от гибкой оплетки, такая конструкция придает кабелю жесткость и помогает сохранять геометрию. Наружный защитный слой выполнен из FEP (фторэтиленпропилена) — его главное отличие от классического жесткого тефлона (PTFE) заключается в том, что FEP — это термопласт, поэтому он отлично подходит для создания гибких защитных оболочек кабелей.
Где применяют RG-402?
Полужесткий кабель RG-402 используют в радиочастотных устройствах, где нужны компактные соединения с известным волновым сопротивлением. Кабель подходит для внутренних соединений между платами, фильтрами, усилителями, аттенюаторами и разъемами. Его применяют в лабораторных приборах и измерительных стендах, если конструкция оборудования допускает жесткую прокладку.
В антенном оборудовании RG-402 может использоваться как короткий соединительный участок. При этом нужно учитывать частоту, длину кабеля и потери в линии. Для длинной трассы тонкий кабель может оказаться не самым подходящим выбором: с ростом длины увеличивается суммарное затухание.
Жесткость RG-402 полезна, когда требуется зафиксировать форму соединения или обеспечить аккуратную трассировку внутри корпуса. Но она же ограничивает применение в местах, где кабель вибрирует или подвергается частым перегибам. Окончательное решение зависит от механической нагрузки и технического задания.
Оформить заказ вы можете самостоятельно, либо купить кабель RG-402 в один клик: для этого заполните форму, и менеджер составит заявку по вашим требованиям.
Характеристики
- Артикул RG-402
- Бренд Lauftex
- Рабочая температура стандарт от −65 до +150
- Частота DC-18 ГГц
- Время задержки сигнала 4,7 нс/м
- Минимальный статический радиус изгиба 8
- Импеданс 50 Ом
- Оболочка кабеля FEP (фторированный этилен‑пропилен)
