Аттенюаторы

Коаксиальные аттенюаторы Lauftex — прецизионное управление мощностью СВЧ-сигнала

Lauftex — российский производитель микроволновых компонентов, разрабатывающий и выпускающий коаксиальные аттенюаторы для работы в диапазоне частот от постоянного тока до 40 ГГц и мощностью от 2 до 500 Вт. Компоненты спроектированы для инженерных задач, где требуется точное ослабление сигнала с минимальным КСВН, высокой повторяемостью параметров и стабильностью в экстремальных температурных условиях — от - 55 до +125 °C.

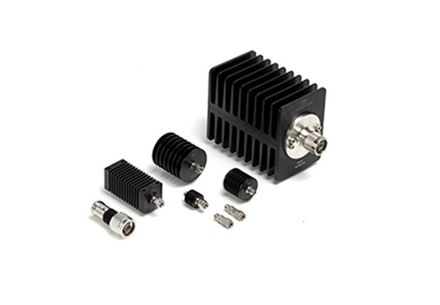

Модельный ряд и ключевые характеристики

Все аттенюаторы Lauftex — фиксированные, с резьбовым соединением Male-to-Female, что позволяет встраивать их напрямую в коаксиальный тракт без дополнительных переходников.

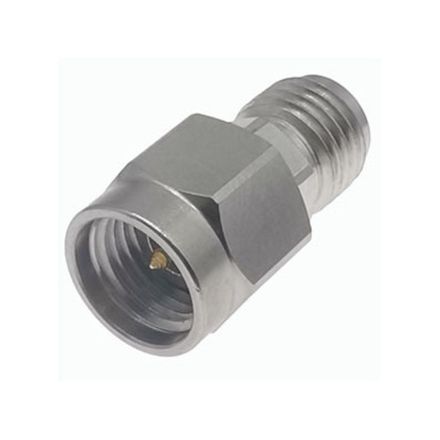

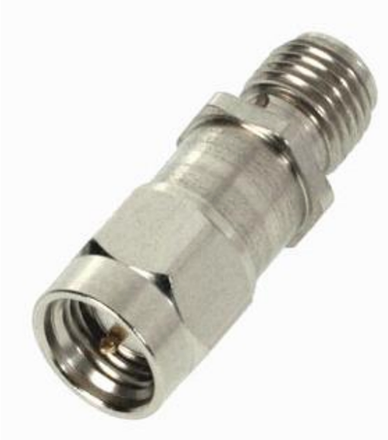

SMA-серия (2 Вт, до 26,5 ГГц)

Маломощные прецизионные аттенюаторы в корпусе из пассивированной нержавеющей стали. Контакты — бериллиевая медь с позолотой, изоляторы — ПТФЭ. Рабочий диапазон температур: −55…+125 °C. Подходят для контрольно-измерительных цепей, защиты входов анализаторов спектра и осциллографов.

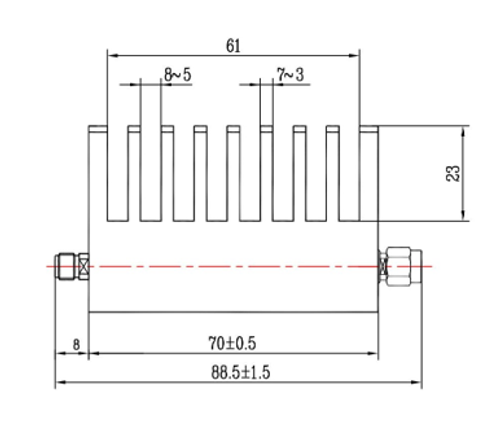

Серии 2,92 мм и 3,5 мм (25 Вт, до 40 ГГц)

Среднемощные аттенюаторы в оребрённом алюминиевом корпусе с радиатором для отвода тепла. Контакты разъёмов — бериллиевая медь с позолотой. Рассчитаны на работу в трактах с повышенной мощностью при сохранении низкого КСВН в широкой полосе частот.

Серия 3,5 мм (100 Вт, до 26,5 ГГц)

Высокомощные аттенюаторы с расширенным диапазоном затухания (от 3 до 50 дБ) и термостабильным корпусом. Применяются в усилительных трактах, радиовещательных станциях и испытательном оборудовании.

N-серия (200–500 Вт, до 10 ГГц)

Мощные аттенюаторы для работы с высокими уровнями мощности. Корпус — оребрённый алюминий, разъёмы N-типа (латунь с никелевым покрытием, контакты с позолотой). Модель 500 Вт работает в расширенном температурном диапазоне до +125 °C и предназначена для передающих трактов и антенных систем.

Области применения

• Измерительные системы — калибровка анализаторов спектра, векторных анализаторов цепей, защита входных каскадов от перегрузки.
• Телекоммуникации и сотовая связь — регулировка уровня сигнала в усилительных трактах, выравнивание АЧХ в фидерных линиях.
• Радиовещание — аттенюация мощности передатчиков, согласование трактов с антенными системами.
• Испытательное оборудование — создание эталонных уровней мощности при сертификационных испытаниях.
• Радиолокация и навигация — защита приёмных каналов, моделирование затухания в тракте распространения.
• Квантовые технологии и криогенная аппаратура — термализация сигналов на входе криостатов, управление уровнем шумов в измерительных цепях при милликельвиновых температурах.
• Лабораторные стенды — отладка радиочастотных узлов, проверка линейности усилителей, измерение интермодуляционных искажений.

Почему выбирают Lauftex

• Контроль качества — каждый аттенюатор проходит измерение S-параметров, характеристики превышают заявленные в паспорте значения.
• Стабильность параметров — тонкоплёночные резистивные элементы обеспечивают повторяемость затухания в рабочем температурном диапазоне.
• Конструктивная надёжность — оребрённые алюминиевые корпуса для мощных моделей эффективно отводят тепло; нержавеющая сталь в маломощных сериях защищает от коррозии.
• Полная документация — к каждому изделию прилагаются паспорт и гарантийный талон, даташиты доступны для скачивания.

Если вы проектируете СВЧ-тракт и вам нужно купить аттенюатор с конкретными параметрами затухания, мощности и типа разъёма — выберите подходящую модель из каталога выше. Для нестандартных требований (специальные значения затухания, нестандартные разъёмы, расширенный температурный диапазон) Lauftex принимает заказы на изготовление под спецификацию заказчика.
