Коаксиальный кабель 50 Ом Lauftex — радиочастотные линии передачи с минимальными потерями

Lauftex — разработчик и производитель СВЧ-компонентов, выпускающий коаксиальный кабель 50 Ом для работы в диапазоне частот от постоянного тока до 67 ГГц. Кабели спроектированы для инженерных задач, где критичны низкое затухание, фазовая стабильность, высокая эффективность экранирования и повторяемость параметров в диапазоне температур от −65 до +200 °C.

Модельный ряд и ключевые характеристики

В каталоге представлены гибкие, полужёсткие и формуемые кабели, а также фазостабильные линии с ультранизкими потерями. Все модели имеют волновое сопротивление 50 Ом и совместимы со стандартными коаксиальными разъёмами SMA, 3,5 мм, 2,92 мм, N-типа.

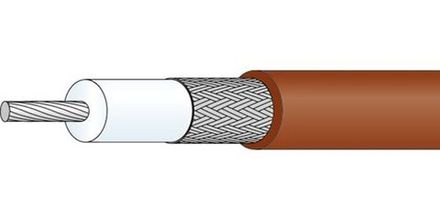

RG-178: ультратонкий кабель для компактных межсоединений

Диаметр всего 1,8 мм делает RG-178 оптимальным для внутрикорпусной коммутации, создания пигтейлов и соединений в ограниченном пространстве. Центральный проводник — медь с серебряным покрытием, диэлектрик ПТФЭ, оболочка ФЭП с огнестойкостью до +200 °C. Соответствует стандарту MIL-C-17. Экранирование >40 дБ, минимальный радиус изгиба от 10 мм.

RG-402: гибкий кабель до 26,5 ГГц

Посеребрённый медный проводник 0,91 мм, двойной экран из посеребрённой меди, диэлектрик PTFE, оболочка FEP. Эффективность экранирования <−90 дБ. Прямая замена Multiflex 141 от Huber+Suhner и TFLEX402 от Times Microwave. Подходит для измерительных трактов и соединения фазированных антенных решёток.

LMR-195 и LMR-400: низкопотерянные кабели для базовых станций

Серия LMR разработана для применения в антенно-фидерных трактах сотовой связи и систем Wi-Fi. LMR-195 (5 мм) работает до 3 ГГц, LMR-400 (10,29 мм) — до 6 ГГц с пиковой мощностью 16 кВт. Конструкция: медный проводник, вспененный полиэтилен, алюминиевая лента и медная оплётка, оболочка PVC. Коэффициент скорости распространения 80–85%.

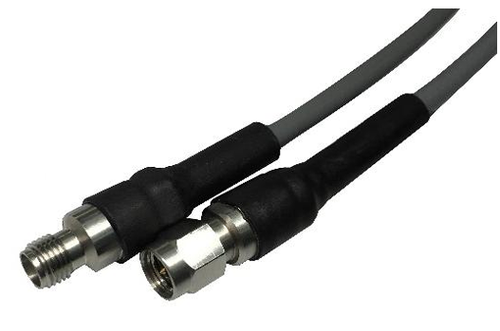

LF-S-500: фазостабильный кабель до 26,5 ГГц

Разработан для применения, где требуется минимальный фазовый дрейф при изменении температуры — фазированные антенные решётки, радиоинтерферометрия, эталонные тракты векторных анализаторов цепей. Диэлектрик PTFE 4 мм, погонная ёмкость 79,5 пФ/м, задержка 4,01 нс/м, скорость распространения 83%. Выдерживаемое напряжение 1100 В постоянного тока.

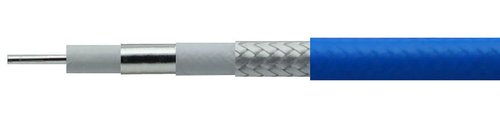

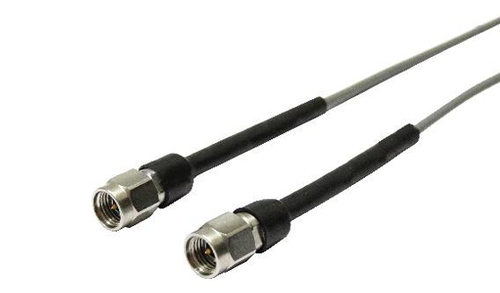

LT-A-C40UL: ультранизкие потери до 40 ГГц

Флагман фазостабильной линейки для работы в миллиметровом диапазоне. Диаметр 4,0 мм, статический радиус изгиба 20 мм. Проводник из посеребрённой меди, двойной экран (3,0 / 3,45 мм), диэлектрик PTFE 2,82 мм. Применяется в измерительных системах миллиметрового диапазона, аттестации СВЧ-трактов, космической аппаратуре.

A-серия 67 ГГц: прецизионные линии миллиметрового диапазона

Топовая модель каталога для работы в диапазоне до 67 ГГц. Тройной экран из посеребрённой меди, диэлектрик PTFE, оболочка FEP. Эффективность экранирования <−90 дБ. Предназначена для соединений между измерительными приборами V/W-диапазона, криогенных систем и квантовых вычислений.

LT-MG: полужёсткий кабель до 33 ГГц

Сплошной внешний проводник обеспечивает экранирование <−165 дБ — максимальное в линейке. Внутренний проводник — омеднённая сталь с серебряным покрытием или посеребрённая медь. Рабочий диапазон до +200 °C. Применяется в бортовой аппаратуре, где требуется формование по заданному контуру и работа при повышенных температурах.

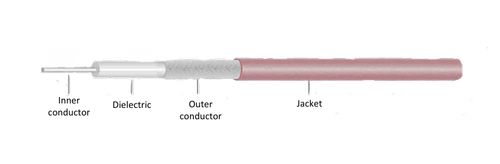

CU LSZH (SF-серия): формуемый кабель с огнестойкой оболочкой

Лужёная оплётка из медной проволоки высокой плотности — почти 100% покрытие экрана, эффективность <−100 дБ. Оболочка LSZH (Low Smoke Zero Halogen) соответствует требованиям пожарной безопасности. Полный аналог Sucoform 141_CU_PE от Huber+Suhner. Рабочая температура от −20 до +90 °C, минимальный радиус изгиба 8 мм.

Без кожуха: для ручной формовки на СВЧ-платах

Кабель без внешней оболочки с экраном из лужёной медной оплётки. Диапазон −65…+165 °C — самый широкий в каталоге. Экранирование <−100 дБ. Предназначен для формирования вручную на СВЧ-платах, гибких печатных платах (FPC) и в антенных модулях.

Области применения

• Измерительные системы — соединение анализаторов спектра, векторных анализаторов цепей, осциллографов; калибровочные тракты, эталонные линии задержки.
• Телекоммуникации и сотовая связь — антенно-фидерные тракты базовых станций, фидеры, выравнивание АЧХ в линиях передачи 3G/4G/5G.
• Радиолокация и навигация — соединение радаров с фазированными антенными решётками (ФАР), фазостабильные линии для РЛС, приёмных каналов ГНСС.
• Космическая и аэрокосмическая аппаратура — бортовые кабельные трассы с расширенным температурным диапазоном, полужёсткие линии для формования по контуру конструкции.
• Квантовые технологии и криогенные системы — линии передачи сигналов к криостатам, термализация СВЧ-трактов в миллиметровом диапазоне.
• Внутрикорпусная коммутация — пигтейлы, межкомпонентные соединения в ограниченном пространстве, подключение малогабаритных разъёмов (FL/IPX).
• Промышленная автоматизация — СВЧ-датчики, системы радиочастотной идентификации, оборудование промышленного IoT.
• СВЧ-платы и модули — ручная формовка на платах, гибкие печатные платы (FPC), модули связи 5G/6G, высокочастотные фильтры.

Почему выбирают Lauftex

• Полный частотный охват — от 3 до 67 ГГц в одной номенклатуре: от тонкого RG-178 до прецизионных фазостабильных линий.
• Высокое экранирование — от 40 до −165 дБ в зависимости от модели, сплошные и лужёные экраны для защиты от ЭМИ.
• Совместимость с аналогами — прямая замена продукции Huber+Suhner (Multiflex 141, Sucoform 141) и Times Microwave (TFLEX402) при сопоставимых характеристиках.
• Расширенный температурный диапазон — от криогенных условий (модель без кожуха от −65 °C) до +200 °C (полужёсткий LT-MG).
• Документация и контроль — каждый кабель сопровождается паспортом с измеренными электрическими параметрами, даташиты доступны для скачивания.

Если вы проектируете СВЧ-тракт и вам нужен коаксиальный кабель 50 Ом с конкретными параметрами затухания, частотного диапазона, гибкости и типа экрана — выберите подходящую модель из каталога выше. Для нестандартных требований (специальная длина, сборки с разъёмами под заказ, расширенный температурный диапазон) Lauftex принимает заказы на изготовление кабельных сборок под спецификацию заказчика.

Коаксиальный кабель 50 Ом

Компания Lauftex представляет кабели коаксиальные 50 Ом различных модификаций. Представленные в каталоге линии передачи, рассчитанные на волновое сопротивление 50 Ом, состоят из центрального проводника, диэлектрика, экрана и внешней оболочки. Коаксиальную линию используют для передачи высокочастотных сигналов.

Сфера применения кабеля 50 Ом

Коаксиальные кабели с сопротивлением 50 Ом широко используют в радиочастотных системах. Они применяются:

• в измерительной технике;
• радиопередатчиках;
• приемниках;
• антенном оборудовании;
• беспроводных устройствах;
• лабораторных стендах.

В измерительных системах важны повторяемость и точность параметров. Кабель должен соответствовать частотному диапазону оборудования, иметь подходящие разъемы и не вносить недопустимых потерь. В радиопередающих трактах дополнительно учитывают мощность. Кабель нагревается из-за потерь, а допустимый уровень мощности зависит от частоты, температуры окружающей среды, длины линии и условий прокладки.

Классификация по жесткости

Гибкий коаксиальный кабель 50 Ом обычно содержит экран из металлической оплетки. Его проще прокладывать и подключать к подвижным или компактным узлам. Такие модели подходят для соединительных шнуров, если допустимые потери и требования к экранированию соответствуют задаче. При многократных перегибах важно выбирать изделие, специально рассчитанное на такую нагрузку.

Полужесткие кабели на 50 Ом сохраняют форму после сгибания и применяются внутри радиоэлектронных блоков. Их можно аккуратно проложить в ограниченном пространстве, но нельзя многократно перегибать без риска повредить конструкцию. Радиус и допустимое число операций изгиба зависят от конкретной модели.

Жесткие коаксиальные линии 50 Ом используют там, где нужна фиксированная геометрия и механическая стабильность. Они требуют точного монтажа и обычно хуже подходят для участков, которые двигаются или испытывают вибрацию. Тип кабеля выбирают по условиям установки.

Наше предложение

Компания Lauftex предлагает широкий ассортимент коаксиальных кабелей 50 Ом для решения любых профессиональных задач в сфере телекоммуникаций и высокочастотных систем. Мы гарантируем строгое соответствие продукции заявленным параметрам волнового сопротивления, минимальный уровень затухания сигнала и высокую надежность экранирования, что обеспечивает стабильную работу вашего оборудования. Направьте онлайн-запрос, и мы подберем для вас оптимальное решение.
