LF-3080M-53-ВС представляет собой твердотельный усилитель высокой мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 30-80 GHz.
Технические характеристики
Усилитель обеспечивает коэффициент усиления 53 dB при входной мощности 5 dBm и насыщенной выходной мощности 563dBm. Входной импеданс составляет 50 Ohm при КСВ 2.00:1. Устройство оснащено входным/выходным разъемом типа N Female/N Female.
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220 V. Потребляемая мощность находится в диапазоне 660 Вт. Система охлаждения реализована встроенным вентилятором.
Условия эксплуатации
Диапазон рабочих температур составляет от -20 до 50°C. Температурный режим хранения — от -45 до 65°C.
Конструктивные особенности

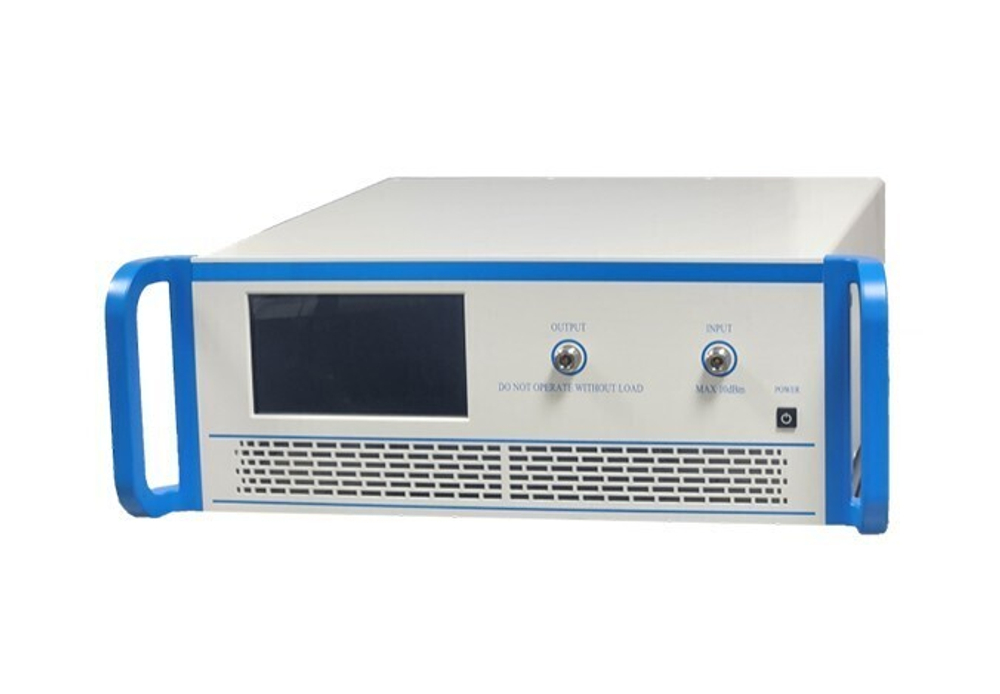

Усилитель выполнен в корпусе с габаритными размерами 482.6х3Uх550 м. Масса устройства — 25 кг. Усилитель оснащен 7 дюймовым LCD Screen Дисплеем, коммуникационным портом DB15.
Применение
LF-3080M-53-ВС относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
