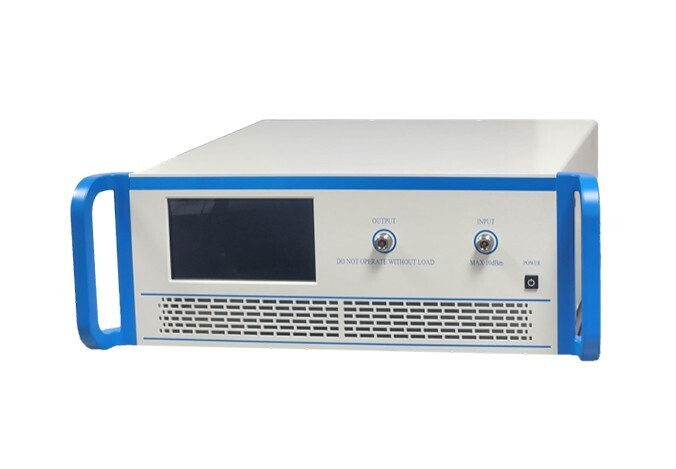

LF40-S-43 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 18-40 ГГц.
Технические характеристики
Усилитель обеспечивает коэффициент усиления 43 дБ при входной мощности 10 дБм и выходной мощности 43 дБм. Входной импеданс составляет 50 Ом при КСВ 2.00:1. Устройство оснащено входным разъемом типа 2.92 мм (розетка).
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220В. Потребляемая мощность находится в диапазоне 400 Вт. Система охлаждения реализована на основе вентиляторов.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до 40°C. Температурный режим хранения — от -30°C до +50°C.
Конструктивные особенности
Усилитель выполнен в корпусе с габаритными размерами 430 x 132,55 x 538 мм. Масса устройства — 80 кг. Управление осуществляется через интерфейсы RS422/Ethernet.
Применение
LF40-S-43 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы, в том числе военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
