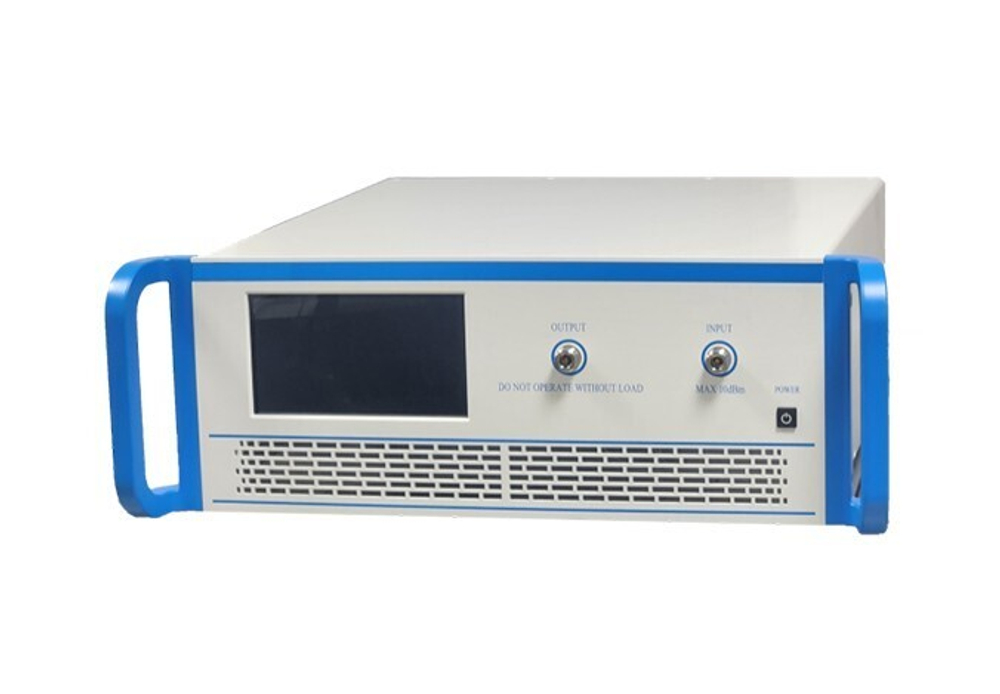

LF18-S-50 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 18-26.5 Ггц.
Технические характеристики

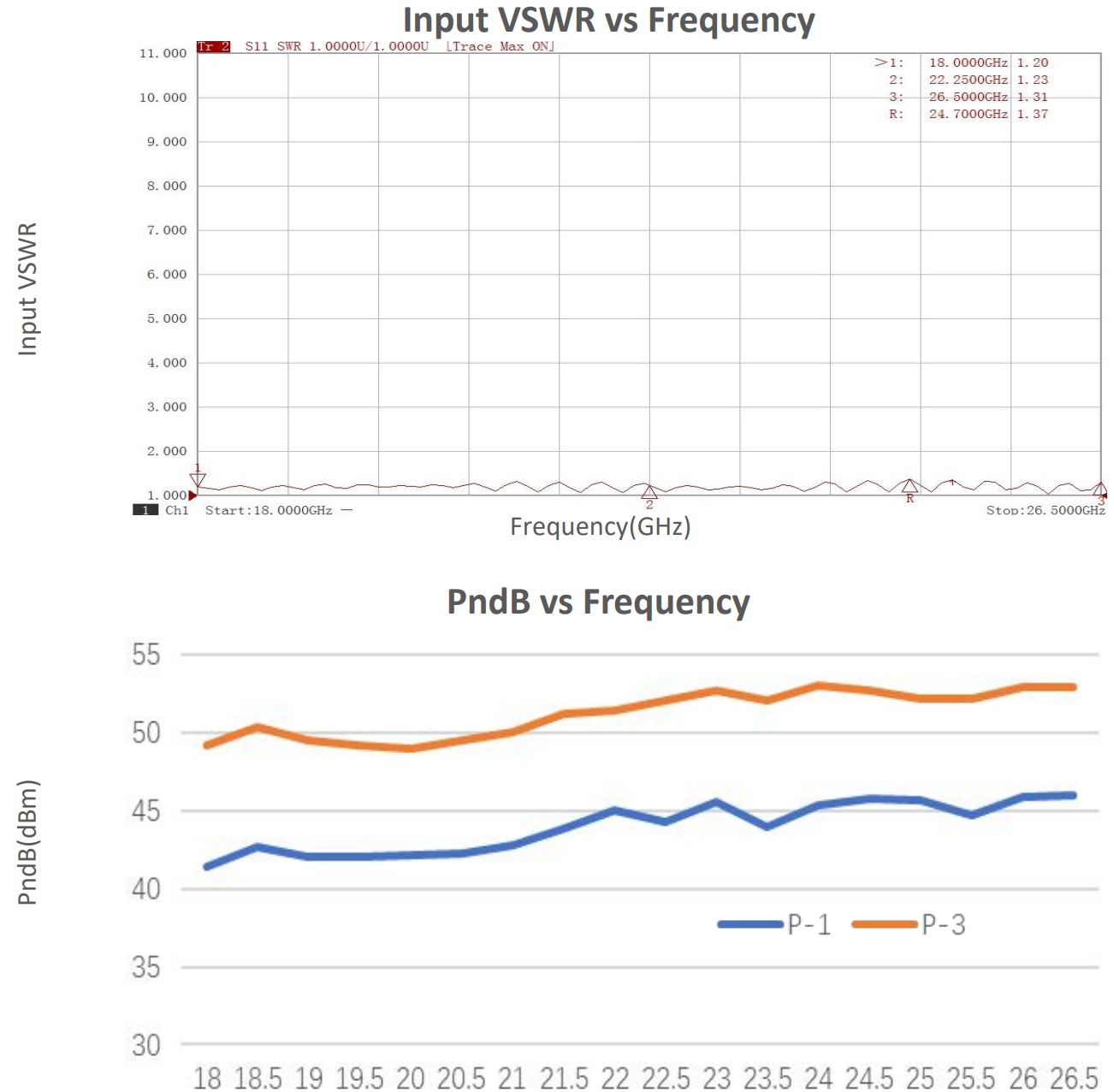

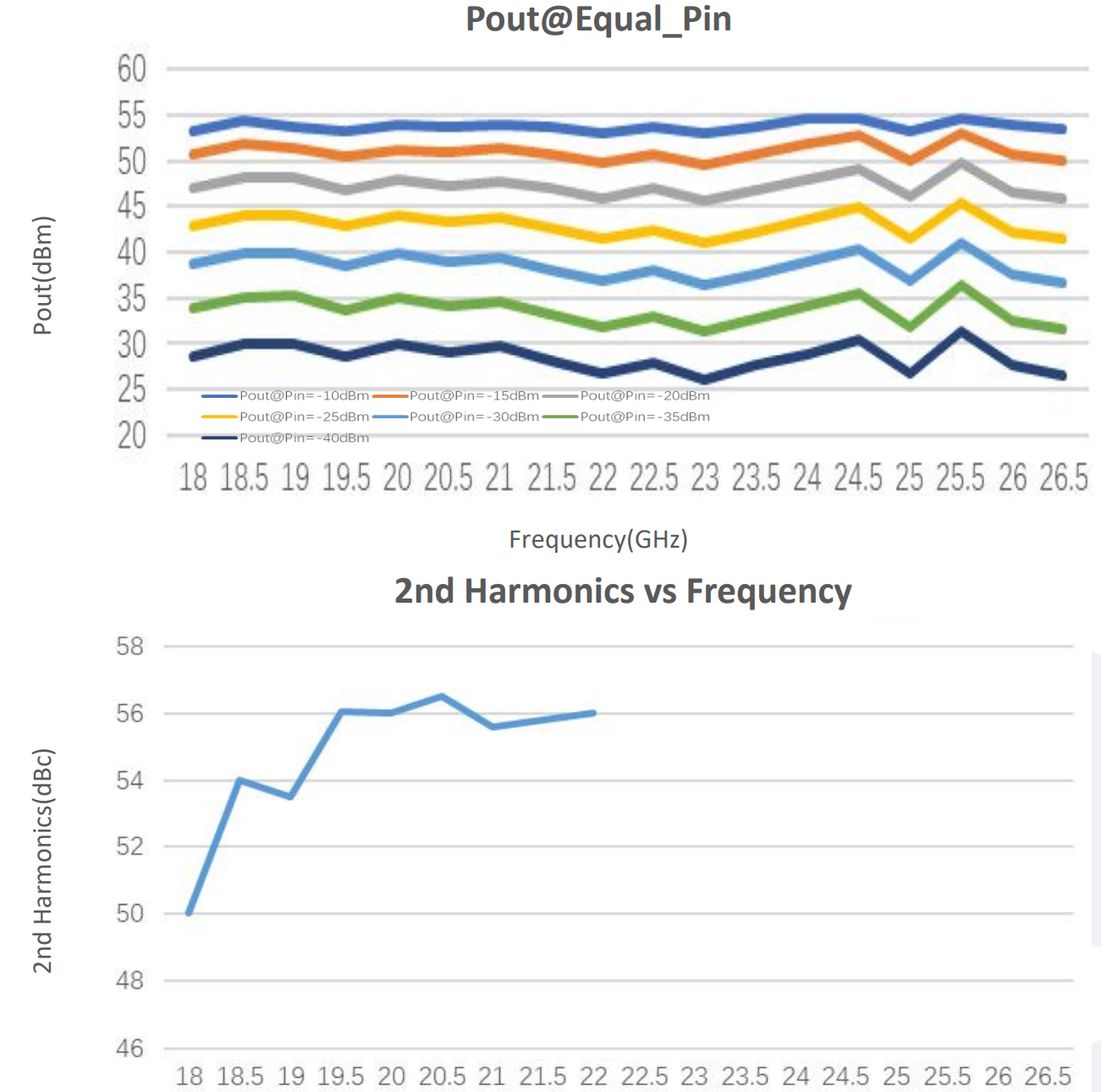

Усилитель обеспечивает коэффициент усиления 50 дБ при входной мощности 10 дБм и выходной мощности 50 дБм. Входной импеданс составляет 50 Ом при КСВ 2.00:1. Устройство оснащено входным разъемом типа 2.92 мм (розетка) /WR 42.
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220В. Потребляемая мощность находится в диапазоне 1200 Вт. Система охлаждения реализована на основе вентиляторов.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до 40°C. Температурный режим хранения — от -30°C до 50°C.
Конструктивные особенности
Усилитель выполнен в корпусе с габаритными размерами 430 x 177 x 535 мм. Масса устройства — 35 кг. Управление осуществляется через интерфейсы RS422/Ethernet.
Применение
LF18-S-50 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы военного назначения, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
