LF27-S-56, Твердотельный усилитель мощности 27-32 ГГц
Описание
Даташит: скачать PDF

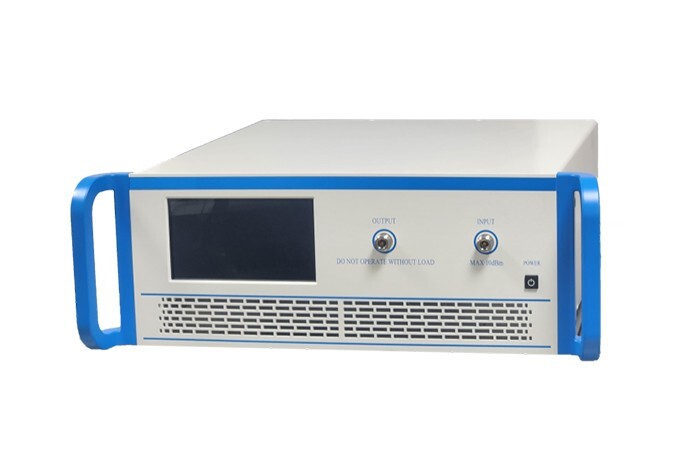

LF27-S-56 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 27-32 ГГц.
LF27-S-56 представляет собой твердотельный усилитель мощности. Устройство осуществляет преобразование входного сигнала с увеличением его амплитудных характеристик при сохранении исходной формы в диапазоне частот 27-32 ГГц.
Технические характеристики
Усилитель обеспечивает коэффициент усиления 56 дБ при входной мощности 10 дБм и насыщенной выходной мощности 56 дБм. Входной импеданс составляет 50 Ом при КСВ 2.00:1. Устройство оснащено входным разъемом типа 2.92 мм (розетка).
Эксплуатационные параметры
Модель работает от источника питания постоянного тока напряжением 220В. Потребляемая мощность находится в диапазоне 5500-6000 Вт. Система охлаждения реализована на основе вентиляторов.
Условия эксплуатации
Диапазон рабочих температур составляет от -20°C до 50°C. Температурный режим хранения — от -45°C до 65°C.
Конструктивные особенности
Усилитель выполнен в корпусе с габаритными размерами 430 x 488,15 x 708 мм. Масса устройства — 80 кг. Управление осуществляется через интерфейсы RS422/Ethernet.
Применение
LF27-S-56 относится к категории SSPA (Solid State Power Amplifier) и интегрируется в телекоммуникационные системы, обеспечивая улучшение качественных показателей сигнала и увеличение дальности его распространения.
Характеристики
- Бренд Lauftex
- Рабочая температура стандарт -20°C до 50°C
- Частота 27-32 ГГц
- Вес 80 кг
- Температура хранения -45°C до 65°C
- Выходная мощность 56 дБм
- Габариты 430 x 488,15 x 708 мм
- Коэффициент усиления 56 дБ
- Импеданс 50 Ом
- Входная мощность 10 дБм
- Потребляемая мощность 5500-6000 Вт
- Входной КСВ 2.00:1
- Подкатегория SSPA
- Напряжение ПТ 220 В
- Входной разъем 2.92 мм (Розетка)
- Интерфейс RS422/Ethernet
- Варианты охлаждения Воздушного типа
