Общее описание
Твердотельные усилители мощности серии LF работают в диапазоне частот от 30 МГц до 40 ГГц.

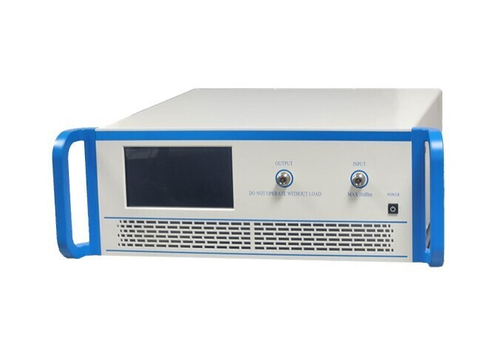

Усилители выполнены в формате настольного прибора с возможностью установки в стойку 19″.
Технические характеристики
| Модель |
Частотный диапазон |
Коэффициент усиления |
Выходная мощность (Psat) |
КСВн |
Входной/выходной разъем |
Потребляемая мощность |
| LF-3080M-53-BC |
30 – 80 МГц |
53 дБ |
53 дБм |
2,0 |
N-тип / N-тип |
660 Вт |
| LF05-S-51 |
0,5–6 ГГц |
51 дБ |
51 дБм |
2,0 |
N-тип / N-тип |
1800 Вт |
| LF6-S-53 |
6–18 ГГц |
53 дБ |
53 дБм |
2,0 |
N-тип / WRD-500 |
3200 Вт |
| LF18-S-50 |
18–26,5 ГГц |
50 дБ |
50 дБм |
2,0 |
2,92 мм / WR-42 |
1200 Вт |
| LF27-S-56 |
27–32 ГГц |
56 дБ |
56 дБм |
2,0 |
2,92 мм / WR-28 |
6000 Вт |
| LF40-S-43 |
18–40 ГГц |
43 дБ |
43 дБм |
2,0 |
2,92 мм / 2.92 мм |
600 Вт |
| LF-3236-56-56 |
33–36 ГГц |
56 дБ |
56 дБм |
2,0 |
2.92mm / WR28 |
6500 Вт |
Ключевые особенности серии LF
- Высокая выходная мощность: от 20 до 500 Вт.
- Мощные выходные изоляторы: каждый изолятор выдерживает до 400 Вт отраженной мощности, благодаря чему усилитель обладает исключительной устойчивостью к высоким значениям КСВн (коэффициента стоячей волны по напряжению), что защищает прибор от повреждений, вызванных скачками нагрузки или обрывами/короткими замыканиями.
- Комплексная защита на входе: встроенный ограничитель и делитель мощности на входе выдерживают входную мощность до +10 дБм, защищая чувствительные входные каскады.
- Интеллектуальный мониторинг, управление и диагностика неисправностей: мониторинг работоспособности системы в режиме реального времени. Главный контроллер непрерывно отслеживает критически важные параметры, в том числе: ток стока и напряжение затвора каждого отдельного чипа на основе нитрида галлия; температуру охлаждающей пластины; прямое и обратное напряжение с помощью встроенных детекторов; напряжение питания.
- Двухуровневая связь: внешняя связь — Ethernet (TCP/UDP) и RS422 для управления с главного компьютера (IP-адреса и номера портов настраиваются пользователем); внутренняя связь — шасси оконечного каскада обмениваются данными через RS485, автоматически отправляя информацию о состоянии каждые 5 секунд для детальной диагностики.
- Функция автоматической регулировки уровня (ALC): позволяет удерживать уровень мощности с высокой точностью, компенсируя колебания входной мощности.
- Гарантия 3 года и сервис на территории России.
Твердотельные усилители мощности (SSPA)
Твердотельный усилитель усиливает радиочастотный сигнал с помощью полупроводниковых компонентов. Такие устройства применяют в спутниковой связи, радиолокации, телекоммуникациях, навигации и испытательном оборудовании. В отличие от ламповых усилителей, SSPA не использует вакуумные электронные приборы для создания выходной мощности. Это влияет на размеры, срок службы и требования к обслуживанию.
Универсального SSPA для всех задач не существует. Выбор зависит от рабочей частоты, требуемой мощности, режима передачи, уровня шума и условий эксплуатации.
Как работает твердотельный усилитель мощности?
На вход SSPA поступает слабый радиочастотный сигнал. Внутренние каскады увеличивают его уровень, а выходной каскад обеспечивает заданную мощность. Усиление происходит за счёт полупроводниковых приборов, например транзисторов на основе арсенида галлия (GaAs), нитрида галлия (GaN) или кремния.
В твердотельном усилителе могут использоваться один или несколько каскадов. Входной каскад формирует необходимый уровень сигнала для дальнейшего усиления. Драйверный каскад подготавливает его к подаче на мощный выходной транзистор. Для увеличения выходной мощности несколько усилительных модулей объединяют с помощью сумматоров. Такое решение позволяет распределить нагрузку между компонентами, однако усложняет устройство и предъявляет требования к согласованию сигналов.
Помимо усилительного тракта, SSPA включает блок питания, цепи управления, средства контроля и охлаждения. В зависимости от модели также предусмотрены датчики температуры, защита от перегрева и перегрузки, дистанционная настройка и интерфейсы связи.
Как выбрать SSPA для системы?
Сначала определяют рабочую частоту и необходимую полосу. Затем рассчитывают требуемую выходную мощность с учётом потерь в кабеле, фильтрах, соединителях и других элементах тракта. Если система использует сложную модуляцию, отдельно уточняют требования к линейности и измеряют характеристики при подходящем режиме передачи. Также проверяют тип и уровень входного сигнала, напряжение питания, допустимую температуру и способ охлаждения. Правильно подобранный твердотельный усилитель соответствует требованиям системы и работает в допустимом режиме. Для этого нужно сверить технический паспорт с параметрами оборудования, учесть потери в тракте и обеспечить корректный монтаж.
Оказываем помощь в подборе нашей продукции, предоставляем гарантии и сервисное обслуживание. Свяжитесь с нами по телефону или через мессенджеры для оформления заказа.
