Микроволновые системы, работающие в диапазоне от 1 ГГц до 100+ ГГц, активно используют Цифровые сигнальные процессоры (DSP) для выполнения различных задач, включая модуляцию, фильтрацию и формирование луча в реальном времени. Эти технологии находят применение в различных областях, таких как радар, 5G и спутниковая связь. В данной статье мы подробно рассмотрим аппаратные средства и проблемы, возникающие при подключении микроволновых компонентов к DSP.

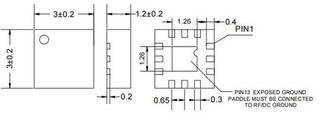

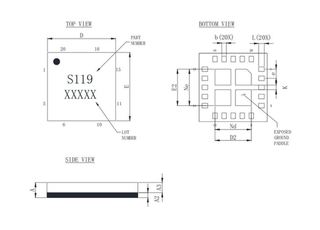

1. Ключевые микроволновые компоненты в системах, управляемых DSP
Перед тем как сигнал будет обработан DSP, его состояние проходит через ряд аналоговых микроволновых компонентов, которые выполняют важные функции:
- Малошумящие усилители (LNA) — Эти устройства предназначены для усиления слабых сигналов, например, от антенн, с минимальным уровнем шума.
- Микшеры и гетеродины (LOs) — Эти компоненты осуществляют понижающее преобразование радиочастотных сигналов в промежуточные частоты (IF), что позволяет осуществлять более точную обработку.
- Фильтры (полосовые/режекторные) — предназначены для устранения внеполосных помех перед подачей сигнала на АЦП.
- Усилители мощности (PA) — усиливают сигналы, обработанные DSP, для последующей передачи.
- Фазовращатели и аттенюаторы — позволяют регулировать фазу и амплитуду для формирования направленного луча.
2. Сигнальная цепочка: от радиочастоты к DSP и обратно
A. Путь приема (Rx)
1. Антенна → LNA → Полосовой фильтр → Микшер (для понижающего преобразования).
2. Сигнал IF → АЦП (высокоскоростной, более 12-16 бит).
3. Цифровой интерфейс (JESD204B/C, LVDS) → Процессор DSP.
4. Задачи DSP:
- Цифровое понижающее преобразование (DDC).
- Быстрое преобразование Фурье (FFT) для спектрального анализа.
- Адаптивная фильтрация (например, алгоритм LMS для подавления шума).
B. Тракт передачи (Tx)
1. Выход DSP → ЦАП.
2. Восстановительный фильтр → Смеситель с повышающим преобразованием → PA → Антенна.
3. Задачи DSP:
- Цифровое повышающее преобразование (DUC).
- Формирование импульса, например, с использованием метода повышенного косинуса для 5G NR.
- Предварительное искажение (DPD) для компенсации нелинейностей, возникающих в усилителях.
3. Важнейшие интерфейсные технологии
A. Высокоскоростные преобразователи данных (АЦП/ЦАП)
- Частота дискретизации: Должна превышать частоту Найквиста (например, для SDR — в два раза больше ширины полосы сигнала).
- Последовательный интерфейс JESD204B/C: Обеспечивает низкую задержку и высокую скорость передачи данных в несколько Гбит/с между АЦП/ЦАП и DSP.
B. Синхронизация часов
- Тактовые генераторы с низким уровнем джиттера для минимизации фазового шума.
- Деревья распределения тактовых импульсов для согласованной выборки по нескольким каналам.
C. Выбор процессора DSP
- С фиксированной запятой и с плавающей запятой: Компромисс между точностью и скоростью.
- Параллельная обработка* ЦОД TI C66x оснащены VLIW для рабочих нагрузок SDR.
4. Аппаратные ускорители
- Сопроцессоры с БПФ: Например, ADI SHARC.
5. Проблемы и решения в области проектирования
| Проблема | Стратегия смягчения последствий |
| Фазовый шум | Применяйте тактовые частоты с ультранизким джиттером и калибровку на основе DSP. |
| Шум квантования АЦП | Используйте методы сглаживания и АЦП с более высокой разрядностью. |
| Задержка в системах реального времени | Конвейерные алгоритмы DSP и предварительная обработка на ПЛИС помогут сократить задержки. |
| Терморегулирование | Оптимизация рабочих циклов DSP и теплоотводы для PAs обеспечат эффективное охлаждение. |
6. Применение
- Радар с фазированной антенной решеткой: DSP вычисляют коэффициенты формирования луча для фазовращателей, что значительно улучшает качество и точность работы радара.
- 5G mMIMO: Процессор DSP + RFIC, работая с массивными антенными решетками, обеспечивает высокую производительность и эффективность систем 5G.
- Спутниковая связь: На низкой околоземной орбите (LEO).
Заключение
Интеграция микроволновых и цифровых сигнальных процессоров требует особого внимания к качеству сигнала, синхронизации и обработке в режиме реального времени. Достижения в области высокоскоростных преобразователей данных, таких как JESD204B, и гетерогенных систем на основе процессоров (например, DSP+FPGA) открывают новые горизонты для создания инновационных систем, включая 6G в миллиметровом диапазоне и когнитивный радар.
